一、26寸以下(含26寸部分屏和三星2010年后32寸屏)


　　参数：

　　分辨率：1366*768
　　频率：60Hz
　　端子：FI-X30S1。

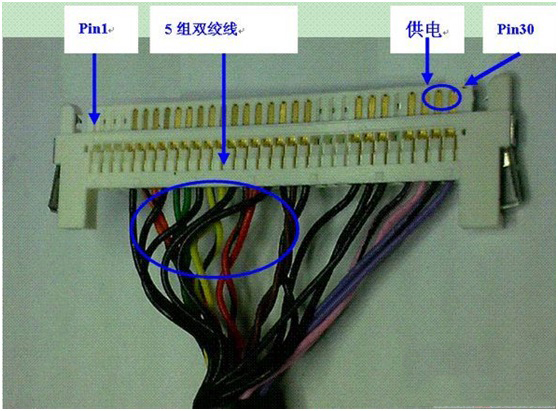

　　特征：LVDS Pin 30，29，28供电 2、5组LVDS数据双绞线。
　　材料：A46-BB40DL-SSXH1G400 该接口适用于26寸以下(含26寸部分屏、2010年后三星32寸HD屏)分辨率为HD(1366*768) 的屏。



　　二、26寸以上(含26寸部分屏)

　　参数:

　　1440*900
　　60Hz
　　1680*1050
　　60Hz
　　1920*1080
　　60Hz
　　端子：FI-X30S

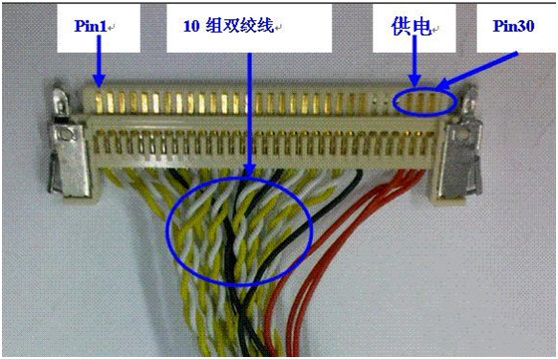

　　特征：1、LVDS Pin 30，29，28供电 2、10组LVDS数据双绞线
　　典型和材料号：46-AB250L-CM0C1G
　　长度：250
　　该接口适用于26寸以下(含26寸部分屏)，除分辨率1366*768外的屏


　　三、26寸以上(含26寸部分屏)

　　参数：1366*768 60Hz
　　端子：FI-X30S

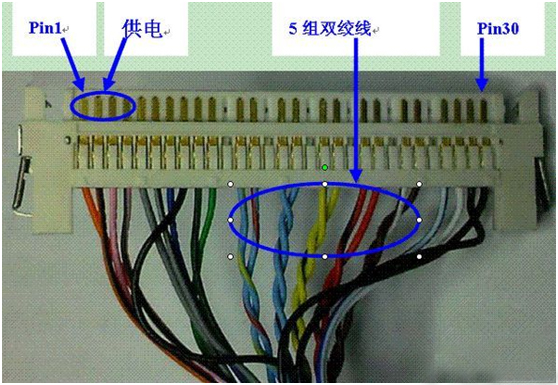

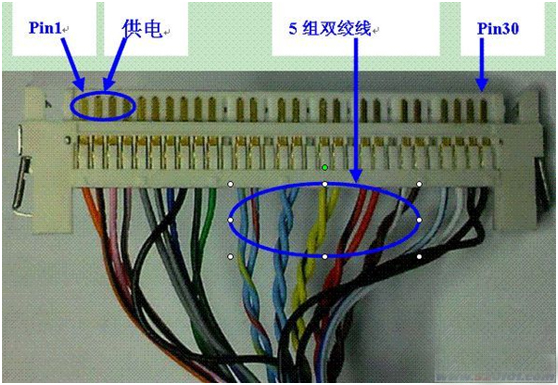

　　1、LVDS Pin1--4 供电 2、5组LVDS数据双绞线
　　46-AB45DL-LGXJ1G
　　长度：450
　　备注：该接口适用于26寸以上(含26寸部分屏)分辨率为HD即1366*768 的屏，主要使用于除三星屏外的其他厂家的屏，如LG,AUO,CMO,Sharp等，

　　参数：
        分辨率：1366*768
        频率：60Hz
　　端子：FI-E30S

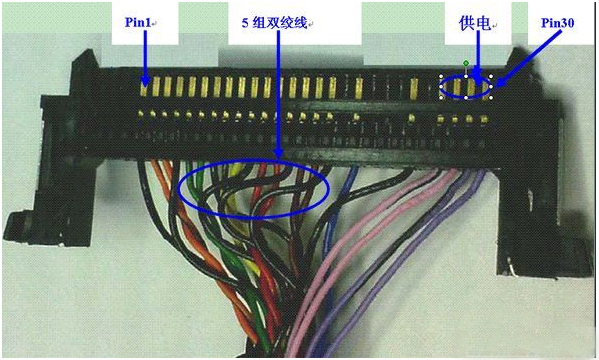

　　特征1、LVDS Pin28--30 供电
　　2、5组LVDS数据双绞线
　　材料：46-BB350B-SS5H1G
　　长度：350

　　备注：该接口适用于32寸以上分辨率(1366*768)三星旧型号屏，如三星32寸SS5;2010年后HD屏不再使用该接口

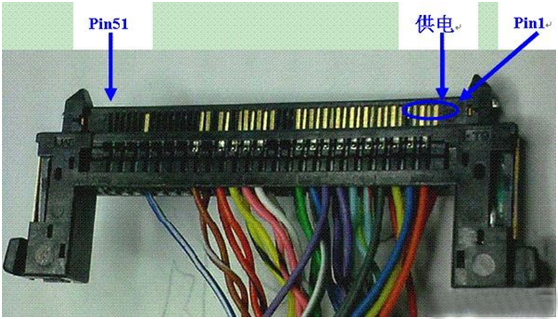

　　参数：1920*1080 60Hz
　　端子：FI-RE51
　　特征：1、LVDS Pin1--4 供电
　　材料: 46-FB40HL-SS9M1G
　　长度：400
　　备注：该接口适用于分辨率(1920*1080)三星屏,其他厂家panel 参考选用。

　参数：1920*1080 60Hz
　端子：FI-RE51

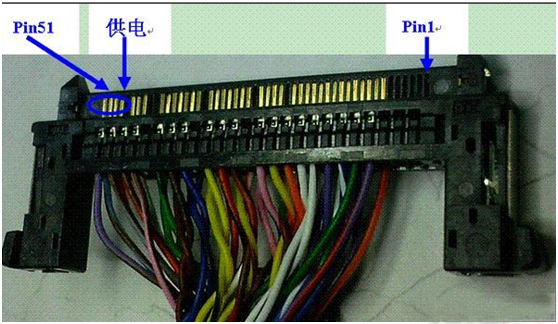

   特征：1、LVDS Pin48--51 供电
   材料型号：46-FB55FL-LG1S1G
   长度：550
　备注：该接口适用于分辨率(1920*1080)LG屏,其他厂家panel 参考选用，大部分AUO屏是此类型

　　三、120Hz屏LVDS接口定义说明

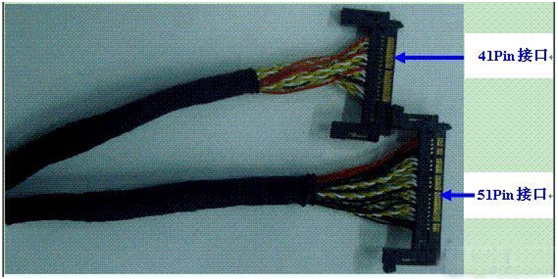

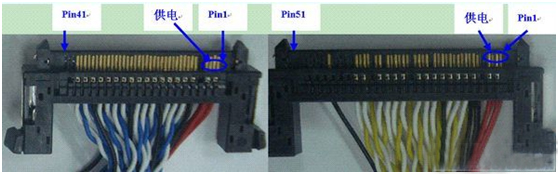

　　1、120Hz屏不分尺寸大小，需配置2条LVDS连接线 1条51pin，1条41 pin，如右图;
　　2、120Hz屏线有两种类型G和H： G：Pin1--4 供电,主要适用于三星，CMO等其他厂 家参考使用
　　H：Pin48--51供电，主要适用于LG、AUO等其他厂家参考使用

　　参数：

　　1920*1080 120Hz
　　端子：FI-R51HL FI-R41HL
　　特征：LVDS Pin1--4 供电
　　材料：46-FB055L-SSXS1G
　　长度550
　　该接口主要适用于三星，CMO等其他厂家参考使用;2根线并成一根线，

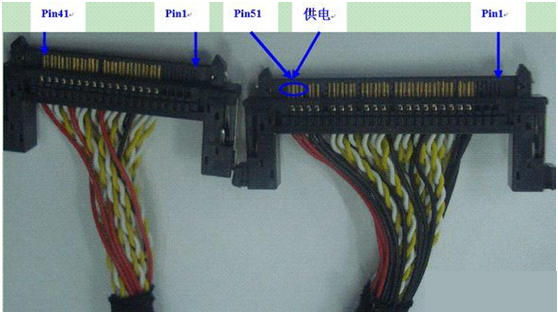

　　参数：1920*1080 120Hz
　　端子：FI-R51HL
　　FI-R41HL
　　特征：LVDS Pin48--51供电
　　材料
　　46-FB55FL-LG1S1G
　　长度：550

　　备注：该接口主要适用于LG，AUO等其他厂家参考使用;

　　上面我们介绍几种分辨率的LVDS线材，1080p的高清工业液晶屏对应的数字板LVDS接口电路标准化较统一，可考虑通过更换LVDS线，对高清屏代用表中LVDS插座及排序不同的屏进行代用;

　　如非1920X1080显示屏对应的数字板LVDS接口电路标准化不统一，如果代用屏的机芯与被代用屏的机芯相同，则可考虑通过更改LVDS线，对标清屏代用表中LVDS插座及排序不同的屏进行代用;如果代用屏的机芯与被代用屏的机芯不同，则不能通过更改LVDS线，对这些屏进行代用。

　　在我司采购的采购工业液晶屏的客户定制LVDS线均是采用进口接口及线材，质量非常可靠，我司LVDS线材受广大国外客户的认可。可根据客户要求进行定制化，例如线长，增加屏蔽等。
