工业液晶屏的EDP接口和LVDS接口哪个更好?

旭虹科技 2022-09-19

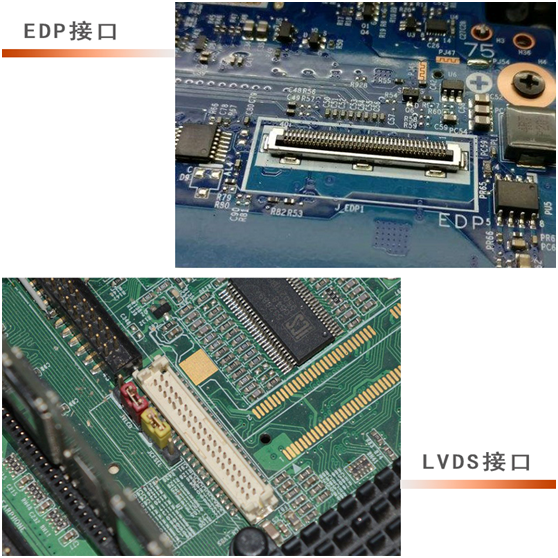

  EDP接口和LVDS接口广泛的应用于各类工业液晶屏,EDP和LVDS都是工控机中用来连接触摸屏或液晶屏的视频信号接口。那么EDP接口和LVDS接口哪个更好?区别在哪?下面我们来分析一下。

  一、EDP接口简介

  EDP接口是一种基于DisplayPort架构和协议的一种全数字化接口,英文全称为Embedded DisplayPort。一般应用于笔记本、平板、电脑显示屏的通讯接口,采用EDP显示接口的电脑分辨率会比LVDS接口的显示分辨率高,高清屏一般采用的是 EDP通信接口,能实现广视角的功能。EDP屏线的屏接口为0.3-0.5小间距焊接式扁平线,EDP通道分类可以分为单通道与双通道。EDP屏线一般为2组、3组、5组、8组绞线,常见的EDP屏线为2组、3组信号绞线。

  二、LVDS接口简介

  LVDS接口是一种低摆幅的差分信号技术,英文全称为Low Voltage Differential Signaling。它是为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。LVDS使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输,采用低压幅和低电流驱动输出,实现了低噪声和低功耗。LVDS屏线分为标清线与高清线两种。LVDS高清线为0.5间距双排,即JAE FIRE51P高清线。LVDS标清线为1.0间距、1.25间距,端子为铆压式组装而成。LVDS接口广泛的应用于工控一体机。



总结 LVDS接口最大的特点,是采用低压和低电流驱动方式,实现了低噪声和低功耗。而EDP接口的特点,是采用微封包结构,能够实现多数据的同时传输,电路简洁,较小的电磁干扰。因此EDP接口的传输速率远高于LVDS接口,高清屏一般采用的是EDP通信接口,从而实现广视角的功能。 我们以同样分辨率的液晶显示屏为例,若采用LVDS接口,则数据传输线需20多对,若换成EDP接口,则只需要4至6对线就可以了。因此EDP在高分辨率的高清屏领域优势更明显。目前,工业工控液晶屏大量采用EDP接口,用来提高显示面板与处理器间的数据传输速度,EDP接口在高清屏、全视角屏领域已成为主流。当然,LVDS也因为自身低功耗的特点,满足了不同用户的需求,在工业液晶屏领域被广泛应用。
