IVO

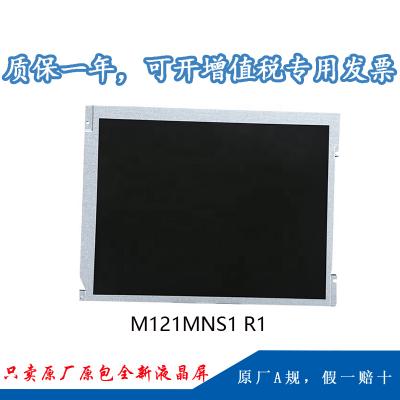

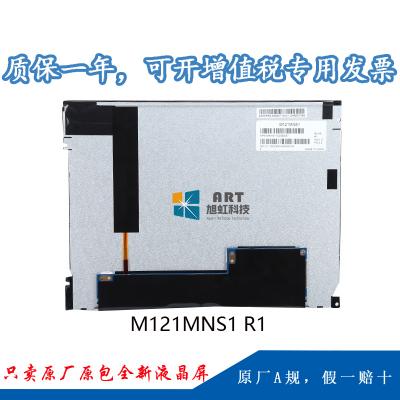

M121MNS1 R1

a-Si TFT-LCD , 液晶模组

M121MNS1-R1

最大额定：

RoHS

工作温度

存储温度

抗振能力

RoHS

-20 ~ 70 °C

-30 ~ 80 °C

-

适用于：

工业

典型特征：

表面雾面，广视角，风景模式，白光LED背光，背光寿命大于5万小时，180°翻转显示

像素特征：

分辨率

像素配置

点间距(mm)

像素间距(mm)

800(RGB)×600 , SVGA

RGB垂直条状

0.1025×0.3075   (H×V)

0.3075×0.3075   (H×V)

结构尺寸：

显示尺寸(mm)

可视尺寸(mm)

外观尺寸(mm)

外观厚度

246(H) ×   184.5(V)

249.0(H) × 187.5(V)

276(H) × 209(V)

9.1±0.5mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3 (W : H)

风景模式

风景模式

安装方式：

Face mounting   holes (2-Φ3.4, 2-R1.7) on left, right bezel

其他特征：

表面防护

重量

表面处理

-

700G (Max.)

雾面，Hard coating (3H)

450 (Typ.)

TN，常白显示，透射式

800:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

80/80/60/80   (Typ.)(CR≥10)

-

7/23   (Typ.)(Tr/Td)

色彩性能：

色域

颜色数量

白场色度

55% NTSC   (CIE1931)

262K (6-bit )

Wx:0.300;   Wy:0.315

白场变动：

1.33 (Max.)(5   points)

翻转扫描

翻转 (180°)

270/350mA   (Typ./Max.)

3.3V(Typ.)

-

接口特征：

位置

类型

信号类型

-

端子

LVDS (1 ch,   6-bit)

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

庆良

076B20-0048RA-G4

1pcs

1.25mm

20pins

LVDS-20P1C6B-070F

WLED

侧入式光源

-

-

50K(Min.)

-

接口特征：

位置

类型

WLED驱动

-

端子

含LED驱动器

接口详情：

品牌

型号

数量

脚间距

脚数

脚定义

日压端子

SM06B-SHLS-TF

1pcs

1.0mm

6pins

驱动电气：

电流输入

电压输入

570/670mA   (Typ./Max.)

12.0±1.8V

30pcs/箱

23.0 Kgs

520×370×315 mm   (L×W×H)
