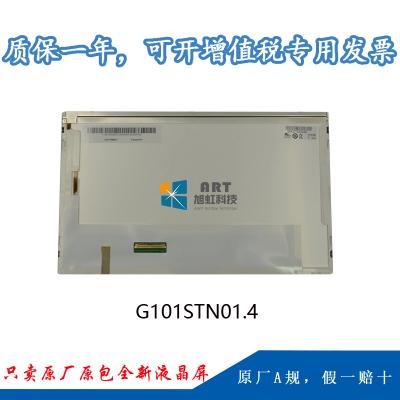

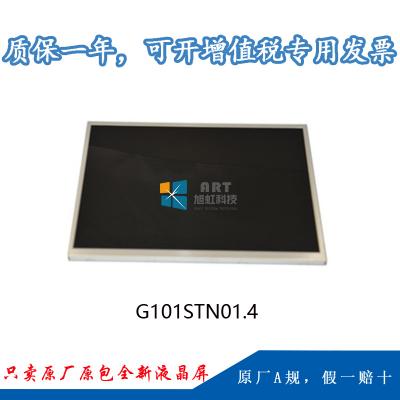

1、我公司G101STN01.4为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年。
一、友达10.1寸液晶模组G101STN01.4 应用详情
| 基本信息 | 面板品牌 | AUO | 面板型号 | G101STN01.4 |
| 面板尺寸 | 10.1" |
面板应用 |
工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境 : | 工作温度 | -10 ~ 60 °C | 存储温度 | -30 ~ 70 °C |
| RoHS状态 | ROSH | |||
| 典型特征 : | 表面雾面,6/8位灰阶可选，风景模式，白色LED背光，背光寿命大于5万小时，宽屏，信号端子倒装 | |||
二、友达10.1寸液晶模组G101STN01.4 结构详情
| 像素特征 : | 像素数量 | 1024(RGB)*600 , WSVGA | 点间距 | 0.0725*0.2088 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.2175*0.2088 mm(H×V) | |
| 结构特征: | 显示区域 | 222.72*125.28 mm (H×V) | 可视区域 | 226.43*128.1 mm (H×V) |
| 外观尺寸 | 235*143 mm (H*V) | 外观厚度 | 4.9 (Typ.) mm | |
| 外观特征 | 外观形状 | 平面矩形 | 风景肖像 |
风景模式 |
| 宽高比 | 16:9 (H:V) | |||
| 安装孔位 : | Side mounting holes (4-M2) on left, right bezel | |||
| 其它特征 : | 重量 | 180g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达10.1寸液晶模组G101STN01.4光学详情
| 基本信息 : | 面板亮度 | 350 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 可视角度 | 70/70/60/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 反应时间 | 7/9 (Typ.)(Tr/Td) ms | |||
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 色域 | 45% NTSC (CIE1931) | 亮度变动 | 1.25 (Max.)(5 points) |
四、友达10.1寸液晶模组G101STN01.4电子详情
| 工作频率 : | 60Hz |
|
翻转扫描 : |
No |
| 功率消耗 : | 3.53W (Typ.) |
五、友达10.1寸液晶模组G101STN01.4背光详情
| 背光特征 | 灯管类型 | WLED | 灯管寿命 | 50K(Min.) (Hours) |
| 位置 | 侧入式光源 | |||
| 灯管电气 | 电压输入 | 12.8/13.6V (Typ./Max.) | 电流输入 | 35mA (Typ.) |
| 接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 含LED驱动器 |
| 驱动电气 : | 电压输入 | 4.0/5.0/7.5V (Min./Typ./Max.) | 电流输入 | 515/600mA (Typ./Max.) |
| 功耗 | 2.58/3.0W (Typ./Max.) |
六、友达10.1寸液晶模组G101STN01.4信号详情
| 信号系统 : | LVDS (1 ch, 6/8-bit) | ||||
| 信号电气 | 电压输入 | 3.3V (Typ.) | 电流输入 | 140/160mA (Typ./Max.) | |
| 功耗 | 0.53W (Max.) | ||||
| 接口特征 | 类型 | 端子 | 位置 | 背面 | |
| 端子详情 | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
| I-PEX | 20455-040E-12R | 0.5 mm | 40 pins | 1 pcs |
|
