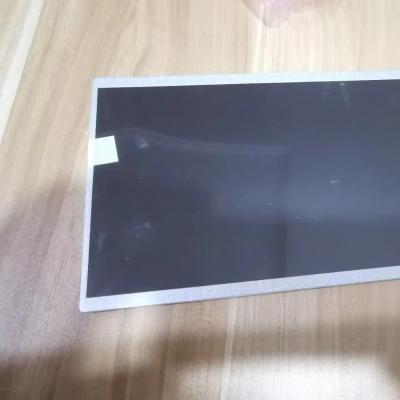

10.1寸友达液晶屏

您现在的位置：首页 > 工业液晶屏 > 友达液晶屏 > 10.1寸 >

型号：G101STN01.C
品牌：友达 (AUO)
尺寸：10.1英寸
分辨率：1024(RGB)×600
亮度：500 cd/m² (Typ.)
视角：70/70/60/60 (Typ.)(CR≥10)
接口：LVDS (1 ch, 6/8-bit)
工作温度：-30 ~ 80 °C
当前生产状态：量产中

产品数据表格申请

技术参数

亮度好，温宽好适用车载后装应用

一、友达液晶模组G101STN01.C 应用特征

基本信息：	品牌	型号名称	屏幕类型
基本信息：	AUO	G101STN01.C	a-Si TFT-LCD , 液晶模组
最大额定 :	RoHS	工作温度	存储温度
最大额定 :	RoHS	-30 ~ 80 °C	-30 ~ 80 °C
适用于：	工业
典型特征：	宽温，白光LED背光，背光寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选，表面雾面

二、友达液晶模组G101STN01.C 结构特征

屏幕尺寸 :	10.1吋
像素特征 :	分辨率	像素配置	点间距(W×H)	像素间距(W×H)
像素特征 :	1024(RGB)×600 , WSVGA	RGB垂直条状	0.0725×0.2088 mm	0.2175×0.2088 mm
结构尺寸 :	显示尺寸(W×H)	可视尺寸(W×H)	外观尺寸(W×H)	外观厚度
结构尺寸 :	222.72×125.28 mm	226.43×128.1 mm	235×143 mm	4.9±0.3 mm
外观特征 :	物理形状	宽高比	风景肖像	外观样式
外观特征 :	平面矩形	16:9 (W : H)	风景模式	-
安装方式 :	Side mounting holes (4-M2) on left, right bezel
其它特征 :	表面防护	重量	表面处理
其它特征 :	-	180g (Typ.)	雾面，Hard coating (3H)

三、友达液晶模组G101STN01.C 光学特征

基本信息 :	亮度(cd/m²)	光学模式	对比度
	500 (Typ.)	TN，常白显示，透射式	500:1 (Typ.) (透射)
	可视角度(L/R/U/D)	最佳角度	响应速度
	70/70/60/60 (Typ.)(CR≥10)	-	20 (Typ.)(Tr+Td) (ms)
色彩性能 :	色温	颜色数量	白场色度
色彩性能 :	6485K	262K/16.7M (6-bit / 6-bit + Hi-FRC)	Wx:0.313; Wy:0.329
1931色域:	NTSC比值	sRGB覆盖率	Adobe RGB覆盖率
	45%	63%	47%
	DCI-P3覆盖率	Rec.2020覆盖率	色域说明
	47%	34%	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
白场变动 :	1.25 (Max.)(5 points)

四、友达液晶模组G101STN01.C电子特征

功率总耗 :	3.83W (Max.)
刷新频率 :	60Hz
翻转扫描 :	No

五、友达液晶模组G101STN01.C 信号特征

信号电气：	电流输入		电压输入		功耗
	140/160mA (Typ./Max.)		3.3V (Typ.)		0.46/0.53W (Typ./Max.)

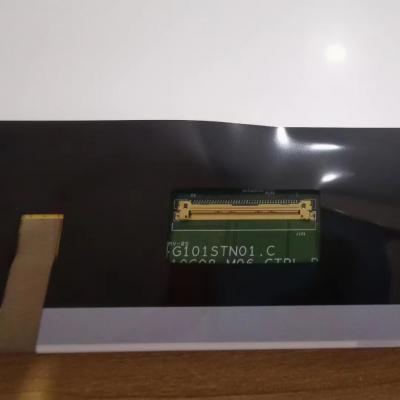

接口特征：	位置	类型	信号类型
	背面	端子	LVDS (1 ch, 6/8-bit)
信号接口：	品牌	型号	数量	脚间距	脚数	脚定义
	I-PEX	20455-040E-12R	1pcs	0.5mm	40pins

六、友达液晶模组G101STN01.C 背光特征

背光特征：	类型	位置	形状	数量	寿命(小时)	是否可换
	WLED	侧入式光源	-	-	50K(Min.)	-
WLED电气：	电流输入		电压输入		功耗
	41mA (Typ.)		31/34V (Typ./Max.)		2.54/2.79W (Typ./Max.)
接口特征：	位置	类型		WLED 驱动
	-	包含在屏信号接口中		含LED驱动器
驱动电气：	电流输入		电压输入		功耗
	225/270mA (Typ./Max.)		9.0/12.0/15.0V (Min./Typ./Max.)		2.7/3.3W (Typ./Max.)

七、友达液晶模组G101STN01.C 包装特征

包装箱 :	数量	重量	尺寸
包装箱 :	35 pcs / 箱	9.9 Kgs	528×348×252 mm (L×W×H)
