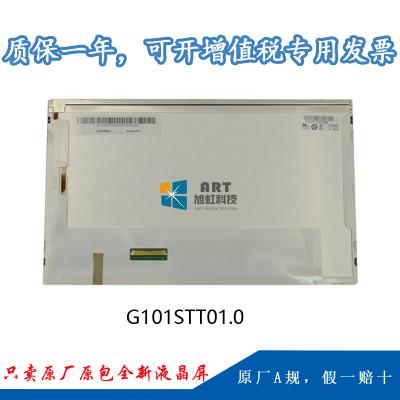

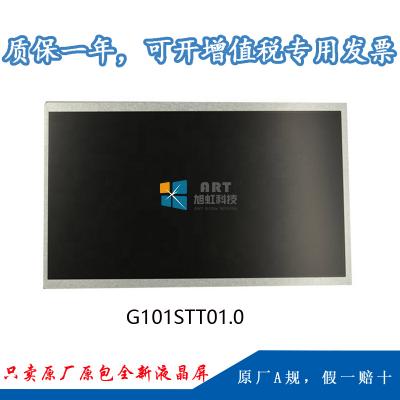

1、我公司G101STT01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年，
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
G101STT01.0 |
a-Si TFT-LCD , 液晶模组 |
- |
|
|
最大额定： |
RoHS |
工作温度 |
存储温度 |
抗振能力 |
|
RoHS |
-10 ~ 60 °C |
-30 ~ 70 °C |
1.5G (14.7 m/s²) |
|
|
适用于： |
工业 |
|||
|
典型特征： |
风景模式，带触摸屏，白光LED背光，宽屏，背光寿命大于5万小时，信号端子倒装 |
|||
二、友达10.1寸工业液晶模组G101STT01.0结构特征
|
屏幕尺寸： |
10.1英寸 |
|||
|
像素特征： |
分辨率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1024(RGB)×600 , WSVGA |
RGB垂直条状 |
0.0725×0.2088 (H×V) |
0.2175×0.2088 (H×V) |
|
|
结构尺寸： |
显示尺寸mm |
可视尺寸mm |
外观尺寸mm |
外观厚度(mm) |
|
222.72(H) × 125.28(V) |
223.72(H) × 126.28(V) |
249.56(H) × 168.2(V) |
8.8±0.5 |
|
|
外观特征： |
物理形状 |
宽高比 |
风景肖像 |
外观样式 |
|
平面矩形 |
16:9 (H:V) |
风景模式 |
- |
|
|
触摸屏： |
同时触点 |
10点触摸 |
信号 |
USB |
|
控制器 |
含有控制器 |
触摸屏 |
投射电容触摸屏 |
|
|
安装方式： |
Side mounting holes (4-M2) on left, right bezel |
|||
|
其它参数 : |
重量 |
450g (Max.) |
表面处理 |
Hard coating (7H) |
三、友达10.1寸工业液晶模组G101STT01.0光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
对比度 |
|
385 cd/m² (Typ.) |
TN，常白显示，透射式 |
500:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
70/70/60/60 (Typ.)(CR≥10) |
- |
7/9 (Typ.)(Tr/Td) ms |
|
|
色度 |
Wx:0.313; Wy:0.329 |
||
|
色彩性能： |
色域 |
颜色数量 |
亮度均匀性 |
|
45% NTSC (CIE1931) |
262K (6-bit) |
1.25/1.33 (Typ./Max.)(5 points) |
|
四、友达101寸工业液晶模组G101STT01.0电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
No |
五、友达10.1寸工业液晶模组G101STT01.0信号详情
|
背光特征： |
灯管类型 |
WLED |
数量 |
3 strings |
灯管寿命 |
50K(Typ.) (Hours) |
||
|
是否可换 |
- |
灯管形状 |
3串 |
位置 |
侧入式光源 |
|||
|
接口特征 : |
类型 |
包含在屏信号接口中 |
位置 |
- |
||||
|
灯管驱动 |
含LED驱动器 |
|||||||
|
灯管电气： |
电压供应 |
24.61/27.69V (Typ./Max.) |
电流供应 |
38mA (Typ.) |
||||
|
功率消耗 |
0.935/1.052W (Typ./Max.) |
|||||||
六、友达10.1寸工业液晶模组G101STT01.0发光详情
|
信号系统： |
LVDS (1 ch, 6-bit) |
信号逻辑电压 |
- |
||
|
信号电气： |
电压输入 |
3.3V (Typ.) |
电流输入 |
130/150mA (Typ./Max.) |
|
|
功耗 |
0.43/0.5W (Typ./Max.) |
||||
|
接口特征： |
类型 |
FPC |
位置 |
- |
|
|
端子详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
|
信盛精工 |
MSB24013P20HA |
1.0mm |
20pins |
1pcs |
|
七、友达10.1寸工业液晶模组G101STT01.0包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
24 pcs / 箱 |
12.0 Kgs |
520×340×250 mm |
提示：以上G101STT01.0所有参数值均依据规格书手动录入，已尽力减少错误，但不能保证的完全正确。开发使用请以液晶屏规格书为准!
