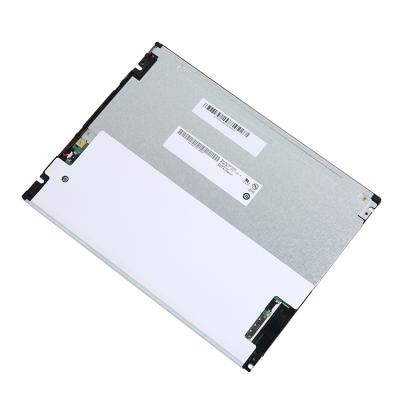

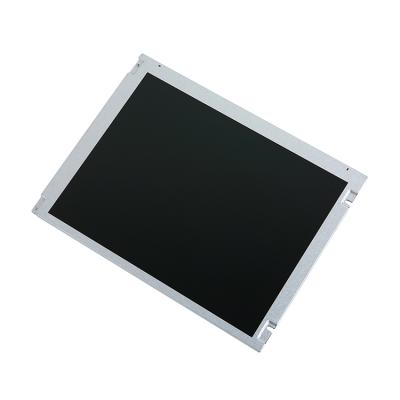

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

10.4吋

适用于

工业

最大额定 :

工作温度

-30 ~ 80 °C

存储温度

-30 ~ 80 °C

RoHS

RoHS

抗振能力

1.5G (14.7 m/s²)

典型特征 :

宽温，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面

最佳角度

-

响应速度

10/5 (Typ.)(Tr/Td) ms

可视角度

80/80/60/70 (Typ.)(CR≥10)

光学模式

TN，常白显示，透射式

色彩性能 :

色度

Wx:0.307; Wy:0.329

颜色数量

262K/16.2M (6-bit / 6-bit + FRC)

色温

6813K

白场变动

1.33/1.54 (Typ./Max.)(5 points)

1931色域 :

NTSC比值

53%

sRGB覆盖率

73%

Adobe RGB覆盖率

55%

DCI-P3覆盖率

55%

Rec.2020覆盖率

39%

色域说明

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

点间距(W×H)

0.088×0.264 mm

像素间距(W×H)

0.264×0.264 mm  [96PPI]

物理尺寸 :

显示尺寸

211.2(W)×158.4(H) mm

外观尺寸

227.3(W)×177.5(H) mm

可视尺寸

215.4(W)×161.9(H) mm

外观厚度

6.4/9.3 (Typ./Max.) mm

外观特征 :

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

4:3

外观样式

安装方式 :

Side mounting holes (4-M3) on left, right bezel

其它细节 :

重量

294g (Typ.)

表面处理

雾面，Hard coating (3H)

翻转扫描 :

翻转 (180°)

功率消耗

1.5W (Max.)

信号接口

LVDS (1 ch, 6/8-bit)

接口特征 :

位置

-

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

脚定义

航空电子

FI-SEB20P-HFE

1.25 mm

20 pins

1 pcs

可换性

-

灯管形状

-

灯管寿命

50K (Min.) 小时

接口特征 :

位置

-

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

脚定义

航空电子

FI-S6P-HFE

1.25 mm

6 pins

1 pcs

灯管驱动 :

含LED驱动器

驱动电气 :

输入电压

12.0±1.2V

输入电流

0.33/0.363A (Typ./Max.)

功率消耗

3.96/4.356W (Typ./Max.)

20 pcs / 箱

450×275×320 mm

8.48 Kgs
