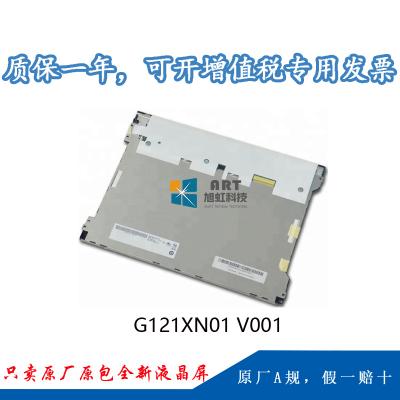

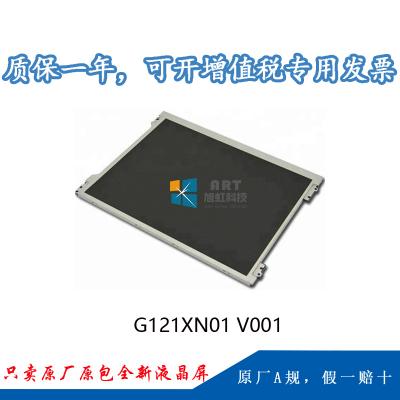

一、友达12.1寸液晶模组G121XN01 V001 应用详情
| 基本信息： | 面板品牌 | AUO | 面板型号 | G121XN01 V001 |
| 面板尺寸 | 12.1英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | 型号别名 | ||
| 工作环境： | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS | 耐振动性 | ||
| 典型特征 : | 广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，白光LED背光，背光寿命大于5万小时，信号端子正装，180°翻转显示 | |||
二、友达12.1寸液晶模组G121XN01 V001 结构详情
| 像素特征 : | 像素数量 | 800(RGB)×600 , SVGA | 点间距 | 0.120×0.120 mm(H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.240×0.240 mm mm (H×V) | |
|
结构尺寸 : |
显示区域 | 245.76×184.32mm(H×V) | 可视区域 | 250.8×189.4 mm (H×V) |
| 外观尺寸 | 279×209 mm (H×V) | 外观厚度 | 6.0/9.0 (Typ./Max.) mm | |
|
外观特征 : |
外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3 (H:V) | |||
| 安装孔位 : | Face mounting holes (4-Φ3.4, 3-R1.7) on left and right bezel | |||
| 其它特征 : | 重量 | 510g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达12.1寸液晶模组G121XN01 V001 光学详情
|
基本信息： |
面板亮度 | 500 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 最佳视角 | 6 o'clock | 反应时间 | 25/10 (Typ.)(Tr/Td) ms | |
|
色彩性能： |
白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色域 | 72% NTSC (CIE1931) | 亮度变化 | 1.33 (Max.)(5 points) |
四、友达12.1寸液晶模组G121XN01 V001 电子详情
| 工作频率 : | 60Hz |
| 翻转扫描 : | 翻转 (180°) |
| 功率消耗 : | 6.80W (Typ.) |
五、友达12.1寸液晶模组G121XN01 V001 背光详情
|
背光特征 : |
灯管类型 | WLED | 灯管形状 | 2串 | 灯管寿命 | 50K(Min.) (Hours) |
| 是否可换 | No | 数量 |
9S2P |
位置 | 侧入式光源(顶部) | |
|
接口特征 : |
类型 | 端子 | ||||
| 灯管驱动 | 含LED驱动器 | |||||
|
接口详情 : |
品牌 | 型号 | 脚间距 | 脚数 | 数量 | |
| 恩得利 | 3808K-F05N-02R | 1.25 mm | 5 pins | 1pcs | ||
|
驱动电气 : |
电压输入 |
10.8/12.0/12.6V (Min./Typ./Max.) |
电流输入 | 0.49A (Typ.) | ||
| 功耗 | 5.88/7.5W (Typ./Max.) | |||||
六、友达12.1寸液晶模组G121XN01 V001 信号详情
| 信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
|
信号电气： |
电压输入 | 3.3V (Typ.) | 电流输入 | 280/336mA (Typ./Max.) | ||
| 功耗 | 0.924/1.11W (Typ./Max.) | |||||
| 接口特征： | 类型 | 端子 | 位置 | 背面 | ||
|
端子详情 : |
品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 信盛精工 | MSB240420E | 1.25 mm | 20pins | 1 pcs | LVDS-20P1C8B-080B | |
七、友达12.1寸液晶模组G121XN01 V001包装详情
包装箱 : |
数量 | 重量 | 尺寸 (L×W×H) |
| 20 pcs / 箱 | 14.8 Kgs | 570×320×420 mm |
