友达

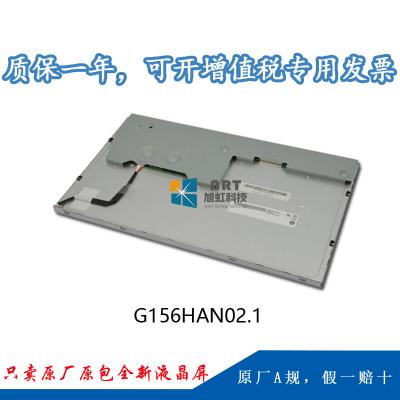

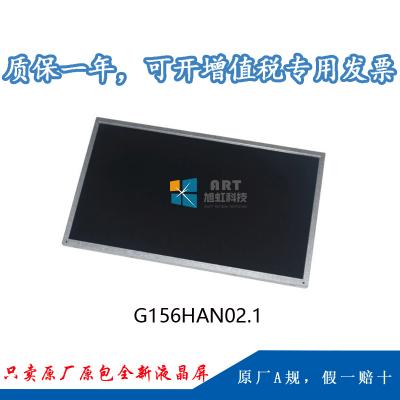

G156HAN02.1

a-Si TFT-LCD , 液晶模组

最大额定：

RoHS

工作温度

存储温度

抗振能力

RoHS

-20 ~ 70 °C

-20 ~ 70 °C

1.5G (14.7 m/s²)

适用于：

工业，医疗影像

典型特征：

广色域，表面雾面，广视角，风景模式，白光LED背光，宽屏，信号端子倒装

像素特征：

分辨率

像素配置

点间距(mm)

像素间距(mm)

1920(RGB)×1080 ,   FHD

RGB垂直条状

0.05975×0.17925   (H×V)

0.17925×0.17925   (H×V)

结构尺寸：

显示尺寸mm

可视尺寸mm

外观尺寸(mm)

外观厚度(mm)

344.16(H) ×   193.59(V)

347.06(H) ×   196.49(V)

363.8(H) ×   215.9(V)

8.8 (Typ.)

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

16:9 (H:V)

风景模式

-

安装方式：

Side mounting   holes (4-M3) on left, right bezel

其他参数：

重量

表面处理

600/660g   (Typ./Max.)

雾面，Hard coating (3H)

500 cd/m² (Typ.)

AHVA，常黑显示，透射式

1000:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

89/89/89/89 (Typ.)(CR≥10)

全视角

25 (Typ.)(Tr+Td)

色度

Wx:0.313;   Wy:0.329

色彩性能：

色域

颜色数量

亮度均匀性

72% NTSC   (CIE1931)

16.7M (8-bit)

1.25/1.33   (Typ./Max.)(9 points)

翻转扫描：

No

功率总耗：

12.5W (Typ.)

功率消耗

1.75/2.11W   (Typ./Max.)

信号接口

LVDS (2 ch,   8-bit)

接口特征：

位置

-

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

禾昌

187034-30091

1.0 mm

30pins

1 pcs

LVDS-30P2C8B-160A

可换性

-

灯管形状

-

灯管寿命

50K(Typ.) Hours

接口特征：

位置

背面

类型

端子

灯管驱动

含LED驱动器

灯管电气：

电压供应

10.8/12/13.2V   (Min./Typ./Max.)

电流供应

-

功率消耗

8.3/10.4W   (Typ./Max.)

16 pcs / box

13.2 Kgs

450×375×319 mm   (L×W×H)
