2、正常使用下，液晶屏自售出之日起予以保修1年，

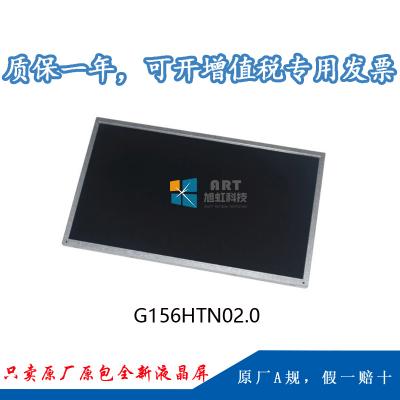

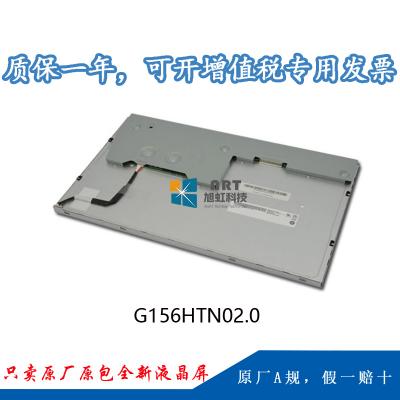

一 、友达15.6寸工业液晶模组G156HTN02.0应用详情
|
基础信息： |
制造商 |
友达（AUO） |
型号 |
G156HTN02.0 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
工业 |
|
|
屏幕尺寸 |
15.6” |
|||
|
应用环境： |
工作温度 |
-10~ 70 °C |
存储温度 |
-20 ~70°C |
|
ROHS |
ROHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典型特征： |
广色域，表面雾面，广视角，风景模式，白光LED背光，信号端子正装，宽屏，背光寿命大于5万小时 |
|||
二 、友达15.6寸工业液晶模组G156HTN02.0结构详情
|
像素特征： |
解析度 |
1920(RGB)×1080 , FHD |
点间距 |
0.05975×0.17925 (W×H) mm |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.17925×0.17925 (W×H) mm |
|
|
结构尺寸： |
显示区域 |
344.16(H) × 193.59(V)mm |
开口区域 |
347.06(W)×196.49(H) mm |
|
外观尺寸 |
359.5×224.3 (H×V) mm |
外观厚度 |
9.3±0.5 mm |
|
|
外观特征 ： |
物理性质 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
16:9 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他参数： |
重量 |
0.94/1.10Kgs (Typ./Max.) |
表面处理 |
雾面，Hard coating (3H) |
三、友达15.6寸工业液晶模组G156HTN02.0光学详情
|
基础信息： |
显示亮度 |
400 cd/m² (Typ.) |
对比度 |
700:1 (Typ.) (透射) |
|
可视角度 |
80/80/70/70(Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
推荐视角 |
- |
响应时间 |
8 (Typ.)(Tr+Td) (ms) |
|
|
色彩性能： |
白色坐标 |
Wx:0.313; Wy:0.329 |
支持颜色 |
16.7M (8-bit) |
|
色域 |
72% NTSC (CIE1931) |
亮度均匀性 |
1.43/1.61 (Typ./Max.)(9 points)) |
四、友达15.6寸工业液晶模组G156HTN02.0电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
13.87W (Max.) |
五、友达15.6寸工业液晶模组G156HTN02.0信号详情
|
信号电气： |
输入电流 |
0.85/1.02A (Typ./Max.) |
输入电压 |
3.3V (Typ.) |
||
|
功率消耗 |
2.8/3.37W (Typ./Max.) |
信号接口 |
LVDS (2 ch, 8-bit) |
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
信号详情 |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
广濑电机 |
DF14H-30P-1.25H |
1.25mm |
30pins |
1pcs |
||
六、友达15.6寸工业液晶模组G156HTN02.0发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
- |
位置 |
侧入式光源 |
|
可换性 |
No |
灯管形状 |
- |
灯管寿命 |
50K(Typ.) (Hours) |
|
|
接口特征： |
位置 |
- |
类型 |
端子 |
||
|
灯管驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
输入电压 |
12.0±1.2V |
输入电流 |
0.73/0.88A (Typ./Max.) |
||
|
功耗 |
10.5W (Max.) |
|||||
七、友达15.6寸工业液晶模组G156HTN02.0包装详情
|
包装箱： |
数量 |
尺寸 (L×W×H) |
重量 |
|
16pcs / 箱 |
450×375×319 mm (L×W×H) |
16.3Kgs |
