2、正常使用下，液晶屏自售出之日起予以保修1年，
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |

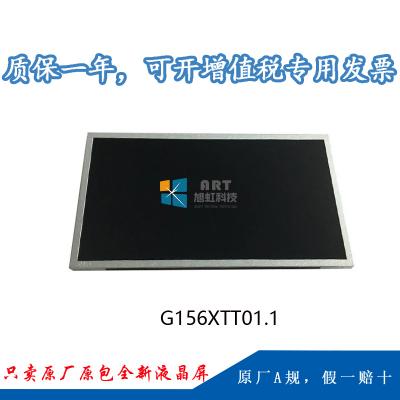

G156XTT01.1 |
a-Si TFT-LCD , 液晶模组 |
G156XTT01 V.1 |
|
|
最大额定： |
RoHS |
工作温度 |
存储温度 |
抗振能力 |
|
RoHS |
0 ~ 60 °C |
-20 ~ 60 °C |
- |
|
|
适用于： |
工业 |
|||
|
典型特征： |
广视角，风景模式，带触摸屏，背光易换，白光LED背光，背光寿命大于5万小时，宽屏 ，信号端子正装 |
|||
二、友达15.6寸工业液晶模组G156XTT01.1 结构特征
|
屏幕尺寸： |
15.6英寸 |
|||
|
像素特征： |
分辨率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1366(RGB)×768 , WXGA |
RGB垂直条状 |
0.084×0.252 mm |
0.252×0.252 mm |
|
|
结构尺寸： |
显示尺寸mm |
可视尺寸mm |
外观尺寸mm |
外观厚度(mm) |
|
344.232×193.536 mm |
- |
363.8×215.9 mm |
12.5 (Max.) mm |
|
|
外观特征： |
物理形状 |
宽高比 |
风景肖像 |
外观样式 |
|
平面矩形 |
16:9(H:V) |
风景模式 |
- |
|
|
触摸屏： |
同时触点 |
- |
信号接口 |
USB |
|
控制器 |
含有控制器 |
触摸屏 |
投射电容触摸屏 |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它参数 : |
重量 |
1.35/1.49Kgs (Typ./Max.) |
表面处理 |
Hard coating (7H) |
|
表面防护 |
带强化防护玻璃 |
|||
三、友达15.6寸工业液晶模组G156XTT01.1光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
对比度 |
|
350 cd/m² (Typ.) |
TN，常白显示，透射式 |
500 : 1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
85/85/80/80(Typ.)(CR≥10) |
- |
6/2 (Typ.)(Tr/Td); 8 (Typ.)(G to G) (ms) |
|
|
色度 |
Wx:0.313; Wy:0.329 |
||
|
色彩性能： |
色域 |
颜色数量 |
亮度均匀性 |
|
62% NTSC (CIE1931) |
16.2M (6-bit + FRC) |
1.33/1.43 (Typ./Max.)(9 points) |
|
四、友达15.6寸工业液晶模组G156XTT01.1电子特征
|
功率消耗： |
8.15W (Typ.) |
|
刷新频率： |
60Hz |
|
翻转扫描 : |
No |
五、友达15.6寸工业液晶模组G156XTT01.1信号详情
|
信号电气： |
电流输入 |
输入电流 |
功率消耗 |
|||
|
5.0V (Typ.) |
0.43/0.52A (Typ./Max.) |
2.15/2.6W (Typ./Max.) |
||||
|
接口特征： |
信号类型 |
物理类型 |
接口位置 |
|||
|
LVDS (1 ch, 8-bit) |
端子 |
背面 |
||||
|
接口详情： |
品牌 |
型号 |
数量 |
脚数 |
脚间距 |
脚定义 |
|
航空电子 |
FI-XB30SSL-HF15 |
1 pcs |
30 pins |
1.0 mm |
LVDS-30P1C8B-170A |
|
六、友达15.6寸工业液晶模组G156XTT01.1发光详情
|
接口特征： |
光源类型 |
位置 |
寿命（小时） |
数量 |
形状 |
是否可换 |
|
WLED |
侧入式光源(底部) |
50K(Min.) |
- |
- |
Replaceable |
|
|
接口特征： |
WLED驱动状态 |
物理类型 |
接口位置 |
|||
|
含LED驱动器 |
端子 |
- |
||||
|
接口详情： |
品牌 |
型号 |
数量 |
脚数 |
脚间距 |
脚定义 |
|
恩得利 |
3808K-F05N-12R |
1 pcs |
5 pins |
1.25 mm |
- |
|
|
WLED驱动电气： |
输入电压 |
输入电流 |
功率消耗 |
|||
|
12.0±1.2V |
0.5/0.6A (Typ./Max.) |
6.0/7.2W (Typ./Max.) |
||||
七、友达15.6寸液晶模组G156XTT01.1 包装特征
|
包装箱： |
数量 |
重量 |
尺寸 |
|
24 pcs / 箱 |
11.5 Kgs |
523×483×277 mm (L×W×H) |
