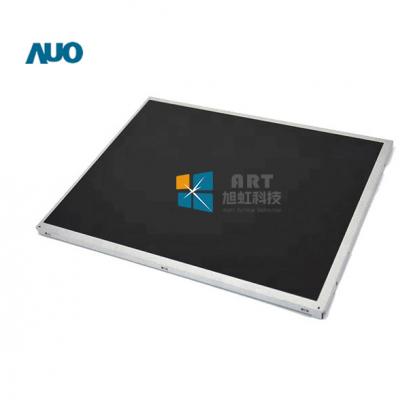

一、友达液晶模组G150XAN02.0 应用详情
|
基础信息： |
品牌 | 友达（AUO） | 型号名称 | G150XAN02.0 |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
| 屏幕尺寸 | 15.0吋 | 适用于 | 工业 | |
|
最大额定： |
工作温度 |
-30 ~ 85 °C |
存储温度 |
-30 ~ 85 °C |
|
RoHS |
RoHS |
抗振能力 |
1.5G (14.7 m/s²) |
|
| 典型特征： | 表面雾面，广视角，风景模式，宽温，白光LED背光，背光寿命大于5万小时，信号端子正装 | |||
二、友达液晶模组G150XAN02.0 光学详情
|
基础信息 : |
亮度(cd/m²) |
500 (Typ.) |
对比度 | 1000:1 (Typ.) (透射) |
| 最佳角度 | 全视角 |
响应速度 |
25 (Typ.)(Tr+Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 色温 | 6485K | 颜色数量 | 16.2M (6-bit + FRC) | |
| 1931色域 : |
NTSC比值 |
60% | sRGB覆盖率 | 78% |
| Adobe RGB覆盖率 | 62% | DCI-P3覆盖率 | 62% | |
| 显示性能 : | 阳光下可视性 | 是 | 透射率 | - |
三、友达液晶模组G150XAN02.0 结构详情
| 像素特征 : | 分辨率 | 1024(RGB)×768 , XGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.099×0.297 mm | 像素间距(W×H) | 0.297×0.297 mm | |
| 物理尺寸： | 显示尺寸 | 304.128(W)×228.096(H) mm | 外观尺寸 | 326.5(W)×253.5(H) mm |
| 可视尺寸 | 309.9(W)×236.36(H) mm | 外观厚度 | 9.0 (Max.) mm | |
| 外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 4:3 | 外观样式 | - | |
| 安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
| 其它细节 ： | 重量 | 920g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
四、友达液晶模组G150XAN02.0 电子详情
| 刷新频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗 : | 10.2W (Typ.) |
五、友达液晶模组G150XAN02.0 信号详情
| 信号电气 : | 输入电流 | 0.46/0.55A (Typ./Max.) | 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 1.52/1.82W (Typ./Max.) | 信号接口 | LVDS (1 ch, 8-bit) | ||
| 接口特征 : | 背面 | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
| 信盛精工 | MSB240420HD | 1.25 mm | 20 pins | 1 pcs | |
六、友达液晶模组G150XAN02.0 发光详情
| 光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
| 可换性 | No | 灯管形状 | - | 灯管寿命 | 50K(Min.) (Hours) | |
| 接口特征 : | 位置 | - | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | |
| 恩得利 | 3808K-F05N-12R | 1.25 mm | 5 pins | 1 pcs | ||
| 灯管驱动 : | 含LED驱动器 | |||||
| 驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | 0.72/0.79A (Typ./Max.) | ||
| 功率消耗 | 8.68/9.52W (Typ./Max.) | |||||
七、友达液晶模组G150XAN02.0 包装详情
| 包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
| 20 pcs / 箱 | 430×370×350 mm | 20 Kgs |
