2、正常使用下，液晶屏自售出之日起予以保修1年，

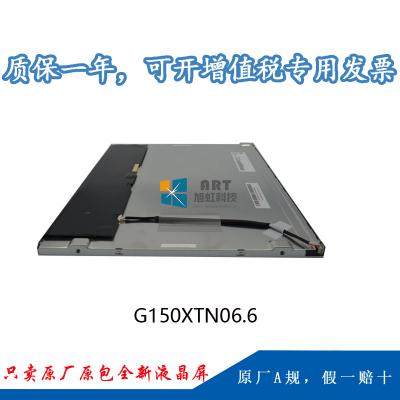

一 、友达15寸工业G150XTN06.6液晶屏应用详情
|
基础信息： |
制造商 |
友达（AUO） |
型号 |
G150XTN06.6 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
工业 |
|
|
屏幕尺寸 |
15.0” |
|||
|
应用环境： |
工作温度 |
-30 ~85°C |
存储温度 |
-30~ 85 °C |
|
ROHS |
ROHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典型特征： |
6/8位灰阶可选，广视角，风景模式，宽温，白光LED背光，信号端子正装， |
|||
二 、友达15寸工业G150XTN06.6液晶屏结构详情
|
像素特征： |
解析度 |
1024(RGB)×768 , XGA |
点间距 |
0.099×0.297(W×H) mm |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.297×0.297(W×H) mm |
|
|
结构尺寸： |
显示区域 |
304.128(W)×228.096(H) mm |
开口区域(mm) |
307.4×231.3 mm (H×V) |
|
外观尺寸 |
326.5(W)×253.5(H) mm |
外观厚度(mm) |
- |
|
|
外观特征 ： |
物理性质 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
|
|
其他细节 |
重量 |
1.25Kgs (Typ.) |
表面处理 |
- |
三、友达15寸液晶模组G150XTN06.6液晶屏光学详情
|
基础信息： |
显示亮度 |
450 cd/m² (Typ.) |
对比度 |
800:1 (Typ.) (透射) |
|
可视角度 |
80/80/70/80 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
推荐视角 |
- |
响应时间（ms） |
5.7/2.3 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能 |
白色坐标 |
Wx:0.311; Wy:0.322 |
支持颜色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色域 |
60% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9points) |
四、友达15寸工业G150XTN06.6液晶屏电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
五、友达15寸工业G150XTN06.6液晶屏信号详情
|
信号电气： |
输入电流 |
450/750mA (Typ./Max.) |
输入电压 |
3.3V (Typ.) |
||
|
功率消耗 |
1.485/2.475W (Typ./Max.) |
信号接口 |
LVDS (1 ch, 6/8-bit) |
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
信号详情 |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
信盛精工 |
MSB240420E |
1.25mm |
20pins |
1pcs |
LVDS-20P1C8B-135A |
|
