2、正常使用下，液晶屏自售出之日起予以保修1年，

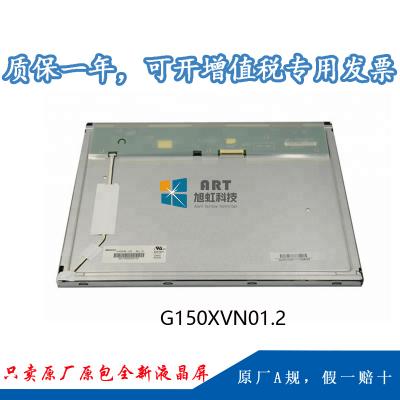

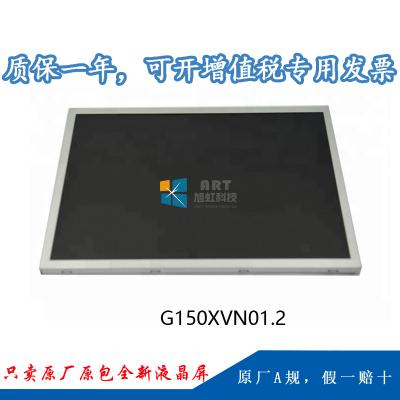

一、友达15寸液晶模组G150XVN01.2应用特征
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
G150XVN01.2 |
a-Si TFT-LCD , 液晶模组 |
- |
|
|
最大额定： |
RoHS |
工作温度 |
存储温度 |
抗振能力 |
|
RoHS |
-10 ~ 70 °C |
-30 ~ 70 °C |
- |
|
|
适用于： |
工业，医疗影像 |
|||
|
典型特征： |
广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，白光LED背光，背光寿命大于5万小时，信号端子正装，180度翻转显示 |
|||
二、友达15寸液晶模组G150XVN01.2结构特征
|
屏幕尺寸： |
15吋 |
|||
|
像素特征： |
分辨率 |
像素配置 |
点间距(W×H) |
像素间距(W×H) |
|
1024(RGB)×768 , XGA |
RGB垂直条状 |
0.099×0.297 mm |
0.297×0.297 mm |
|
|
结构尺寸： |
显示尺寸mm |
可视尺寸mm |
外观尺寸(mm) |
外观厚度 |
|
304.128×228.096 mm |
307.2×231.1 mm |
326.5×253.5 mm |
9.5 (Typ.) mm |
|
|
外观特征： |
物理形状 |
宽高比 |
风景肖像 |
外观样式 |
|
平面矩形 |
4:3 (W : H) |
风景模式 |
||
|
其他参数： |
重量 |
表面防护 |
表面处理 |
|
|
TBD |
- |
雾面，Hard coating (3H) |
||
三、友达15寸液晶模组G150XVN01.2光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
对比度 |
|
400 cd/m² (Typ.) |
MVA，常黑显示，透射式 |
1500:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
88/88/88/88(Typ.)(CR≥10) |
全视角 |
20/15 (Typ.)(Tr/Td) (ms) |
|
|
亮度均匀性： |
1.33 (Max.)(5 points) |
||
|
色彩性能： |
色域 |
颜色数量 |
白场色度 |
|
72% NTSC (CIE1931) |
262K/16.2M (6-bit / 6-bit + Hi-FRC) |
Wx:0.300; Wy:0.325 |
|
四、友达15寸液晶模组G150XVN01.2电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
翻转 (180°) |
五、友达15寸液晶模组G150XVN01.2光源特征
|
背光特征： |
类型 |
位置 |
形状 |
数量 |
寿命（小时） |
是否可换 |
|
WLED |
侧入式光源 |
- |
- |
50K(Typ.) (Hours) |
- |
|
|
接口特征： |
WLED驱动状态 |
物理类型 |
接口位置 |
|||
|
含LED驱动器 |
包含在屏信号接口中 |
|||||
|
接口详情： |
数量 |
脚数 |
脚间距 |
|||
|
1pcs |
30 pins |
1.25 mm |
||||
六、友达15寸液晶模组G150XVN01.2包装特征
|
包装箱： |
数量 |
重量 |
尺寸 |
|
10pcs |
12.5Kgs |
410×278×360 mm (L×W×H) |
