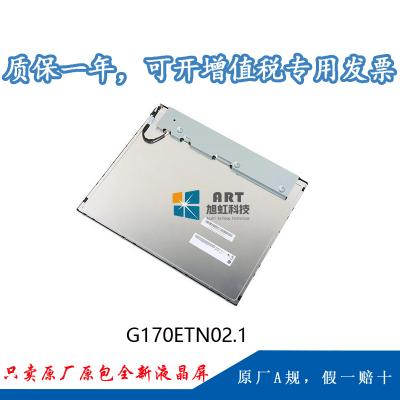

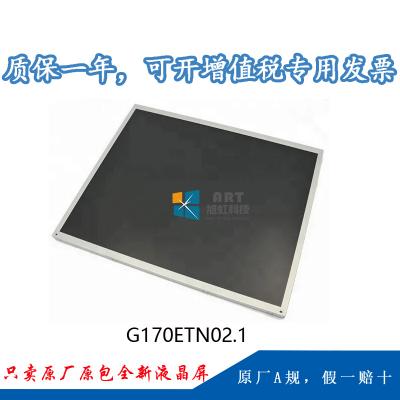

一 、友达17寸工业液晶模组G170ETN02.1 应用详情
|
基础信息： |
制造商 |
友达（AUO） |
型号 |
G170ETN02.1 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
工业 |
|
|
屏幕尺寸 |
17” |
|||
|
应用环境： |
工作温度 |
-30 ~ 85 °C |
存储温度 |
-30 ~ 85 °C |
|
ROHS |
ROHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典型特征： |
广色域，表面雾面，广视角，风景模式，宽温，高亮度，背光易换，白光LED背光，信号端子正装 |
|||
二 、友达17寸工业液晶模组G170ETN02.1结构详情
|
像素特征： |
解析度 |
1280(RGB)×1024 , SXGA |
点间距 |
0.088×0.264 mm (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.264×0.264 mm (H×V) |
|
|
结构尺寸： |
显示区域 |
337.92×270.336 mm (H×V) |
开口区域 |
341.6×274.0 mm (H×V) |
|
外观尺寸 |
358.5×296.5 mm (H×V) |
外观厚度 |
12.45 (Typ.) mm |
|
|
外观特征 ： |
物理性质 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
5:4 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他参数： |
重量 |
1.59Kgs (Max.) |
表面处理 |
雾面，Hard coating (3H) |
三、友达17寸工业液晶模组G170ETN02.1光学详情
|
基础信息： |
显示亮度 |
800 cd/m² (Typ.) |
对比度 |
700:1 (Typ.) (透射) |
|
可视角度 |
80/80/70/70 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
推荐视角 |
- |
响应时间 |
TBD (ms) |
|
|
色彩性能： |
白色坐标 |
- |
支持颜色 |
16.7M (6-bit + Hi-FRC) |
|
色域 |
72% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
|
|
显示性能： |
室外可视性 |
是 |
四、友达17寸工业液晶模组G170ETN02.1电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
五、友达17寸工业液晶模组G170ETN02.1信号详情
|
信号电气： |
输入电流 |
1.4/1.68A (Typ./Max.) |
输入电压 |
5.0V (Typ.) |
||
|
功率消耗 |
7/8.4W (Typ./Max.) |
信号接口 |
LVDS (2 ch, 8-bit) |
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
广濑电机 |
MDF76URW-30S-1H |
1.0mm |
30pins |
1pcs |
LVDS-30P2C8B-200A |
|
六、友达17寸工业液晶模组G170ETN02.1发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
- |
位置 |
侧入式光源（顶部） |
|
可换性 |
Replaceable |
灯管形状 |
- |
灯管寿命 |
30K(Typ.) (Hours) |
|
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
灯管驱动： |
无 |
|||||
|
驱动电气： |
输入电压 |
31/34V (Typ./Max.) |
输入电流 |
100mA (Typ.) |
||
|
功耗 |
12.4/13.2W (Typ./Max.) |
|||||
七、友达17寸工业液晶模组G170ETN02.1包装详情
|
包装箱： |
数量 |
尺寸 (L×W×H) |
重量 |
|
8pcs / 箱 |
448×283×397 mm (L×W×H) |
13.5 Kgs |
