2、正常使用下，液晶屏自售出之日起予以保修1年，

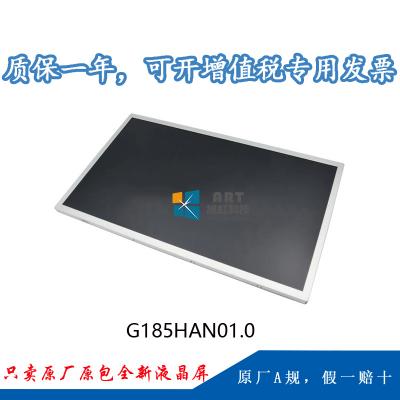

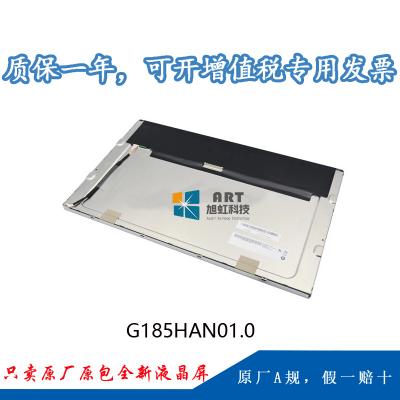

一 、友达18.5寸工业液晶模组G185HAN01.0应用详情
|
基础信息： |
制造商 |
友达（AUO） |
型号 |
G185HAN01.0 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
工业,医疗影像 |
|
|
屏幕尺寸 |
18.5” |
|||
|
应用环境： |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-20 ~ 70 °C |
|
ROHS |
ROHS |
抗振性能 |
||
|
典型特征： |
广色域，表面雾面，广视角，风景模式，白光LED背光，信号端子正装，宽屏，背光寿命大于5万小时 |
|||
二 、友达18.5寸工业液晶模组G185HAN01.0结构详情
|
像素特征： |
解析度 |
1920(RGBY)×1080 , FHD |
点间距 |
0.071×0.213 (H×V)mm |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.213×0.213mm (H×V) |
|
|
结构尺寸： |
显示区域 |
409.8(H) × 230.4(V)mm |
开口区域 |
410.96(H) × 232.0(V)mm |
|
外观尺寸 |
430.4(H) × 254.6(V)mm |
外观厚度 |
12.0±0.5 mm |
|
|
外观特征 ： |
物理性质 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
16:9 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他参数： |
重量 |
1.20Kgs (Typ.) |
表面处理 |
雾面，Hard coating (3H) |
三、友达18.5寸工业液晶模组G185HAN01.0光学详情
|
基础信息： |
显示亮度 |
350 cd/m² (Typ.) |
对比度 |
1000:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89(Typ.)(CR≥10) |
显示模式 |
AHVA，常黑显示，透射式 |
|
|
推荐视角 |
全视角 |
响应时间 |
10/10 (Typ.)(Tr/Td) |
|
|
色彩性能： |
白色坐标 |
X:0.299; Y:0.315 |
支持颜色 |
16.7M (8-bit) |
|
色域 |
sRGB |
亮度均匀性 |
1.18/1.25 (Typ./Max.)(9 points) |
四、友达18.5寸工业液晶模组G185HAN01.0电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
16.5W (Typ.) |
五、友达18.5寸工业液晶模组G185HAN01.0信号详情
|
信号电气： |
输入电流 |
0.8/1.0A (Typ./Max.) |
输入电压 |
5.0V (Typ.) |
||
|
功率消耗 |
4.0/5,5W (Typ./Max.) |
信号接口 |
LVDS (2 ch, 8-bit) |
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
航空电子 |
FI-XB30SSRLA-HF16 |
1.0mm |
30pins |
1pcs |
LVDS-30P2C8B-160A |
|
六、友达18.5寸工业液晶模组G185HAN01.0发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
- |
位置 |
侧入式光源 |
|
可换性 |
- |
灯管形状 |
- |
灯管寿命 |
50K(Typ.) (Hours) |
|
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
灯管驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
输入电压 |
12.0±1.2V |
输入电流 |
1.04A (Typ.) |
||
|
功耗 |
12.5/13.6W (Typ./Max.) |
|||||
七、友达18.5寸工业液晶模组G185HAN01.0包装详情
|
包装箱： |
数量 |
尺寸 (L×W×H) |
重量 |
|
8pcs / 箱 |
520×280×352 mm |
15 Kgs |
