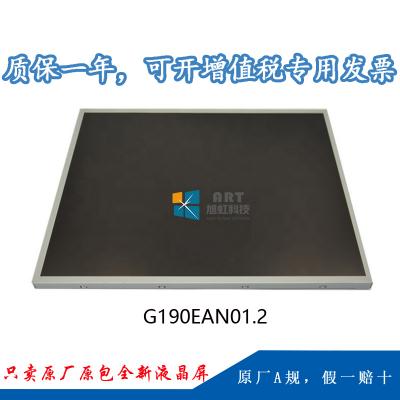

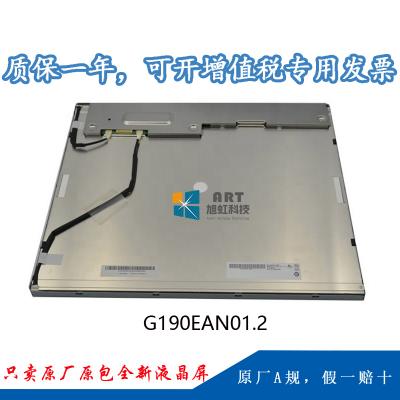

一、友达19寸全视角超高亮度液晶模组G190EAN01.2应用详情
|
基本信息： |
制造商 |
友达（AUO） |
型号 |
G190EAN01.2 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业，医疗影像,户外高亮 |
|
|
对角尺寸 |
19” |
|||
|
应用环境： |
工作温度 |
0 ~ 50 °C |
存储温度 |
-20 ~ 60 °C |
|
ROHS |
ROHS |
耐振动性 |
||
|
典型特征： |
表面雾面，广视角，风景模式，超高亮度，白光LED背光，背光寿命大于5万小时，信号端子正装 |
|||
二、友达19寸全视角超高亮度液晶模组G190EAN01.2结构详情
|
像素特征： |
解析度 |
1280(RGB)×1024 , SXGA |
点间距 |
0.098×0.294 mm (H×V) |
|
像素排列 |
LCR垂直条状 |
像素间距 |
0.294×0.294 mm (H×V) |
|
|
结构尺寸： |
显示区域 |
376.32×301.056 mm (H×V) |
开口区域 |
380.32(W)×305.06(H) mm |
|
外观尺寸 |
396×324 mm (H×V) |
外观厚度 |
17.0±0.50 mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
5:4 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它参数： |
重量 |
1.55Kgs (Typ.) |
表面处理 |
雾面 |
三、友达19寸全视角超高亮度液晶模组G190EAN01.2光学详情
|
基本信息： |
显示亮度 |
1300 cd/m² (Typ.) |
对比度 |
1000:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89(Typ.)(CR≥10) |
显示模式 |
AHVA，常黑显示，透射式 |
|
|
最佳视角 |
全视角 |
响应时间 |
13/12 (Typ.)(Tr/Td) ms |
|
|
色彩性能： |
白色坐标 |
X:0.265; Y:0.305 |
支持颜色 |
灰度 (8-bit) |
|
色域 |
- |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
|
|
显示性能： |
阳光下可视性 |
是 |
四、友达19寸全视角超高亮度液晶模组G190EAN01.2电子详情
|
翻转扫描 : |
No |
|
刷新频率： |
60Hz |
|
功率总耗 |
17.9W (Typ.) |
五、友达19寸全视角超高亮度液晶模组G190EAN01.2光源详情
| 光源特征： | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源（底部） |
| 数量 | - | 是否可换 | - | 灯管寿命 | 50K(Typ.)（Hours） | |
| 驱动电气： | 电压输入 | 12.0±1.2V | 电流输入 | 1.2A (Typ.) | ||
| 功耗 | 14.4/15.8W (Typ./Max.) | |||||
| 接口特征： | 类型 | 端子 | ||||
| 灯管驱动： | 含LED驱动器 | |||||
六、友达19寸全视角超高亮度液晶模组G190EAN01.2信号详情
|
信号系统 : |
LVDS (2 ch, 8-bit) |
信号逻辑电压 |
- |
|||
|
信号电气： |
电压输入 |
5.0V(Typ.) |
电流输入 |
0.7/0.9A (Typ./Min.) |
||
|
功耗 |
3.5/4.5W (Typ./Max.) |
|||||
|
接口特征： |
类型 |
端子 |
位置 |
背面 |
||
|
端子详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
航空电子 |
FI-XB30SSL-HF15 |
1.0 mm |
30 pins |
1 pcs |
LVDS-30P2C8B-190A |
|
七、友达19寸全视角超高亮度液晶模组G190EAN01.2包装详情
|
包装箱 : |
数量 |
重量 |
尺寸 (L×W×H) |
|
7 pcs / 箱 |
17.5 Kgs |
476×274×414 mm |
