2、正常使用下，液晶屏自售出之日起予以保修1年，

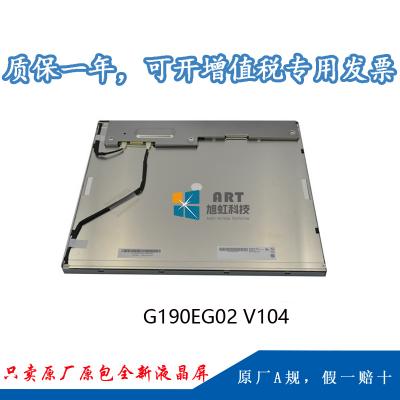

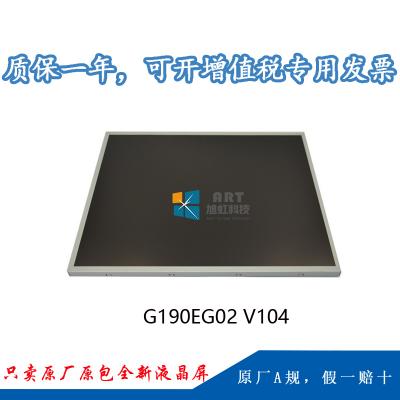

一、友达19寸液晶模组G190EG02 V104应用详情
|
基本信息： |
制造商 |
友达（AUO） |
型号 |
G190EG02 V104 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业，医疗影像 |
|
|
对角尺寸 |
19” |
|||
|
应用环境： |
工作温度 |
-15 ~ 70 °C |
存储温度 |
-20 ~ 70 °C |
|
ROHS |
ROHS |
耐振动性 |
1.5G (14.7 m/s²) |
|
|
典型特征： |
表面雾面，广视角，风景模式，白光LED背光，背光寿命大于5万小时，信号端子正装 |
|||
二、友达19寸液晶模组G190EG02 V104 结构详情
|
像素特征： |
解析度 |
1280(RGB)×1024 , SXGA |
点间距 |
0.098×0.294 mm (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.294×0.294 mm (H×V) |
|
|
结构尺寸： |
显示区域 |
376.32×301.056 mm (H×V) |
开口区域 |
380.32(W)×305.06(H) mm |
|
外观尺寸 |
396×324 mm (H×V) |
外观厚度 |
15.8 (Max.) mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
5:4 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它参数： |
重量 |
1.75Kgs (Typ.) |
表面处理 |
雾面 |
三、友达19寸液晶模组G190EG02 V104光学详情
|
基本信息： |
显示亮度 |
350 cd/m² (Typ.) |
对比度 |
2000:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89(Typ.)(CR≥10) |
显示模式 |
MVA，常黑显示，透射式 |
|
|
最佳视角 |
全视角 |
响应时间 |
15/5 (Typ.)(Tr/Td) ms |
|
|
色彩性能： |
白色坐标 |
X:0.313; Y:0.329 |
支持颜色 |
16.7M (8-bit) |
|
色域 |
70% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
四、友达19寸液晶模组G190EG02 V104电子详情
|
翻转扫描 : |
No |
|
刷新频率： |
60Hz |
|
功率总耗 |
14.54W (Typ.) |
五、友达19寸液晶模组G190EG02 V104光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
- |
位置 |
侧入式光源（底部） |
|
数量 |
- |
是否可换 |
- |
灯管寿命 |
50K(Typ.) (Hours) |
|
|
灯管电气： |
电压供应 |
5.0/12.0/21.0V |
电流供应 |
0.91A (Typ.) |
||
|
功率消耗 |
11.16/12.24W (Typ./Max.) |
|||||
|
接口特征： |
类型 |
端子 |
||||
|
灯管驱动 |
含LED驱动器 |
|||||
六、友达19寸液晶模组G190EG02 V104信号详情
|
信号系统 : |
LVDS (2 ch, 8-bit) |
信号逻辑电压 |
- |
|||
|
信号电气： |
电压输入 |
5.0V(Typ.) |
电流输入 |
0.66/0.63A (Typ./Min.) |
||
|
功耗 |
3.3/3.5W (Typ./Max.) |
|||||
|
接口特征： |
类型 |
端子 |
位置 |
背面 |
||
|
端子详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
航空电子 |
FI-XB30SSRLA-HF16 |
1.0 mm |
30 pins |
1 pcs |
LVDS-30P2C8B-180A |
|
七、友达19寸液晶模组G190EG02 V104包装详情
|
包装箱 : |
数量 |
重量 |
尺寸 (L×W×H) |
|
8 pcs / 箱 |
17.0 Kgs |
489×293×420 mm |
