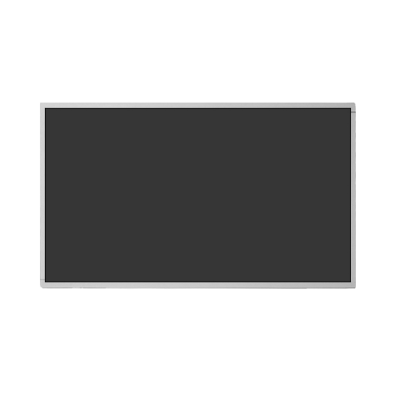

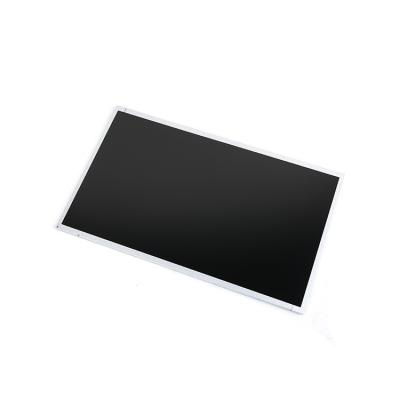

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

21.5吋

适用于

数字标牌

最大额定 :

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

RoHS

RoHS

抗振能力

1.5G (14.7 m/s²)

典型特征 :

白光LED背光，端子正装，表面雾面

最佳角度

全视角

响应速度

13/5 (Typ.)(Tr/Td) ms

可视角度

89/89/89/89 (Typ.)(CR≥10)

光学模式

VA，常黑显示，透射式

色彩性能 :

色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (8-bit)

色温

6485K

白场变动

1.25/1.33 (Typ./Max.)(9 points)

1931色域 :

NTSC比值

74%

sRGB覆盖率

96%

Adobe RGB覆盖率

74%

DCI-P3覆盖率

77%

Rec.2020覆盖率

55%

色域说明

sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)

点间距(W×H)

0.08275×0.24825 mm

像素间距(W×H)

0.24825×0.24825 mm [102PPI]

物理尺寸 :

显示尺寸

476.64×268.11 mm (H×V)

外观尺寸

495×292.2 mm (H×V)

可视尺寸

479.84×271.31 mm (H×V)

外观厚度

7.4/11 (Typ./Max.) mm

外观特征 :

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观样式

-

安装方式 :

Side mounting holes (4-M3) on left, right   bezel

其它细节 :

重量

1.67Kgs (Typ.)

表面处理

雾面，Hard coating (3H)

翻转扫描 :

No

功率总耗 :

14.3W (Typ.)

功率消耗

3.1/3.7W (Typ./Max.)

信号接口

LVDS (2 ch, 8-bit)

接口特征 :

位置

背面

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

 脚定义

禾昌

AL230F-A0G1D-P

1.0 mm

30 pins

1 pcs

LVDS-30P2C8B-160A

可换性

-

灯管形状

4串

灯管寿命

30K (Min.) 小时

灯管电气 :

输入电压

46.5/51V (Typ./Max.)

输入电流

60/66mA (Typ./Max.)

功率消耗

11.2W (Typ.)

接口特征 :

位置

背面

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

脚定义

恩得利

3707K-S06N-21R

1.0 mm

6 pins

1 pcs

BLE-6PINS-CCAACC

灯管驱动 :

无

13 pcs / 箱

565×345×375 mm

24 Kgs
