1、我公司G057QTN01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年，

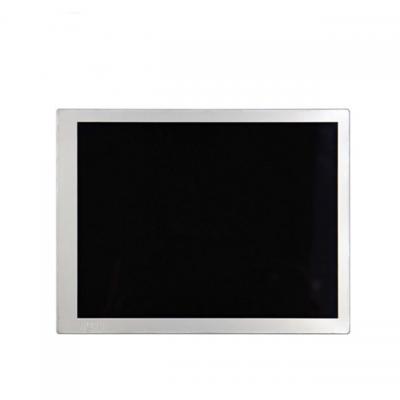

一、友达5.7寸工业液晶屏G057QTN01.0基本参数
|
品牌： |
友达 (AUO) |
型号名称 |
G057QTN01.0 |
|
屏幕尺寸： |
5.7寸 |
屏幕类型 |
液晶模组, a-Si TFT-LCD |
|
分辨率： |
320(RGB)×240 [QVGA] |
像素配置 |
RGB垂直条状 |
|
显示尺寸： |
115.2(横)×86.4(竖) mm |
外观尺寸 |
144(横)×104.6(竖) ×12.8(厚) mm |
|
可视尺寸： |
118.2(横)×89.4(竖) mm |
表面处理 |
雾面，Hard coating (3H) |
|
最佳角度： |
12 o'clock |
光学模式 |
TN，常黑显示，透射式 |
|
可视角度： |
80/80/70/70 (Typ.)(CR≥10) |
响应速度 |
15/10 (Typ.)(Tr/Td) ms |
|
颜色数量： |
262K , 50% (CIE1931) |
背光类型 |
WLED , 50K小时 , 含LED驱动器 |
|
屏幕重量： |
150/165g (Typ./Max.) |
适用行业 |
工业 |
|
刷新频率： |
60Hz |
触摸功能 |
无触摸 |
|
接口类型： |
33 pins CMOS (1 ch, 6-bit) , 端子 |
功耗 |
1.28W (Typ.) |
|
供应电压： |
3.3V (Typ.) |
应用环境 |
工作温度: -30 ~ 85 °C 存储温度: -30 ~ 85 °C |
二、友达5.7寸工业液晶屏G057QTN01.0信号详情
|
接口类型： |
Parallel RGB (1 ch, 8-bit) + SPI |
信号逻辑电压 |
0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD |
|
|
信号电气： |
电压输入 |
3.3V (Typ.) |
电流输入 |
115/130mA (Typ./Max.) |
|
FPC详情 : |
脚间距 |
0.5 mm |
数量 |
1 pcs |
|
脚数 |
33 pins |
信号电气功耗 |
0.46/0.51W (Typ./Max.) |
|
三、友达5.7寸工业液晶屏G057QTN01.0背光详情
|
背光类型： |
WLED |
是否可换 |
Replaceable |
|
背光数量： |
灯管形状 |
阵列 |
|
|
背光寿命： |
50K(Min.) (Hours) |
位置 |
侧入式光源 |
|
电压输入： |
24.0/25.6/28.8V (Min./Typ./Max.) |
电流输入 |
50mA (Typ.) |
|
背光功耗： |
1.44/1.68W (Typ./Max.) |
类型 |
SM06B-SRKS-G-TB |
| 接口位置： |
背光驱动 |
含LED驱动器 |
四、友达5.7寸工业液晶屏G057QTN01.0包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
60 pcs / 箱 |
12.95 Kgs |
520×340×250 mm |
提示：以上所有参数值均依据规格书手动录入，已尽力减少错误，但不能保证的完全正确。开发使用请以液晶屏规格书为准!
