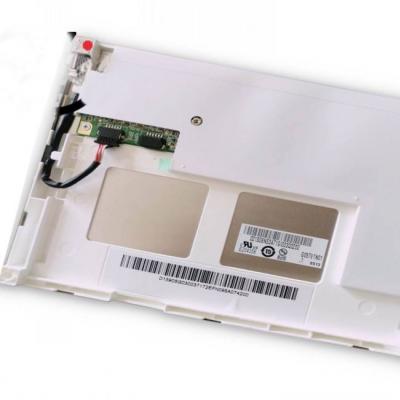

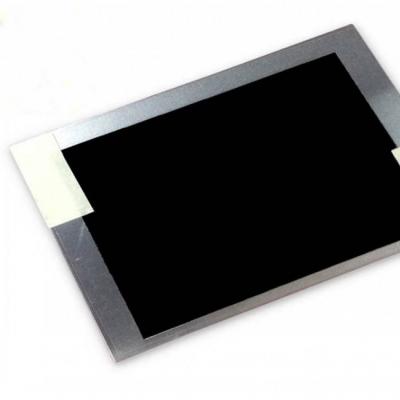

| 基本信息 ： | 面板品牌 | 友达AUO | 面板型号 | G057VTN01.110 |
| 面板尺寸 | 5.7英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 ° |
| RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) |
|
| 典型特征 : |
宽温，高亮度，背光易换，白光LED背光，寿命大于7万小时，含LED驱动器，上/下，左/右翻转显示，表面雾面 | |||
| 像素特征 : | 像素数量 | 640(RGB)×480, VGA | 点间距 | 0.060×0.180 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.180×0.180 mm (H×V) [141PPI] | |
| 结构尺寸 : | 显示区域 | 115.2×86.4 mm (H×V) | 可视区域 | 118.2×89.4 mm (H×V) |
| 外观尺寸 | 144×104.6 mm (H×V) | 外观厚度 | 12.3/12.8 (Typ./Max.) mm | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3 (H:V) | 外观样式 | - | |
| 安装孔位 : | Rear mounting holes (4-Φ2.6) | |||
| 其它特征 : | 重量 | 150/165g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
| 基础信息 : | 显示亮度 | 550 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | 响应时间(ms) | 15/10 (Typ.)(Tr/Td) | |
| 色彩性能 : | 白色坐标 |
Wx:0.313; Wy:0.329 | 支持颜色 | 262K (6-bit) |
| 色温 | 6485K | 亮度均匀性 | 1.33 (Max.)(5 points) |
| 帧频率 : | 60Hz |
| 翻转扫描 : | 翻转 (水平/垂直) |
| 功率总耗 : | TBD |
| 时序控制 (T-CON) : | Embedded T-CON |
| 信号电气 : | 电压供应 | 3.3V (Typ.) |
电流供应 | - | ||
| 信号类型 : | CMOS (1 ch, 6-bit) | 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
| 接口特征 : | 位置 | 类型 | 端子 | |||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 庆良 | 089H33-000100-G2-R | 0.5 mm | 33 pins | 1 pcs | DRGB-33P1C6B-010A | |
| 光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
| 是否可换 | No | 形状 | - | 寿命 | 70K (Min.) Hours | |
| 灯管电气 : | 电压供应 | 30/34V (Typ./Max.) | 电流供应 | 35mA (Typ.) | ||
| 功率消耗 | 1.05/1.19W (Typ./Max.) | |||||
| 接口特征 : | 位置 |
- | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
| 日压端子 | SM06B-SRKS-G-TB(HF) | 1.0 mm | 6 pins |
1 pcs | ||
| 光源驱动 : | 含LED驱动器 | |||||
| 驱动电气 : | 电压供应 | 9.0/12.0/20.0V (Min./Typ./Max.) | 电流供应 | - | ||
| 包装箱 : | 数量 | 重量 | 尺寸 |
| 60 pcs / box | 12.95 Kgs (Max.) | 528×348×265 mm (L×W×H) |
