1、我公司G050VTN01.0 为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年，

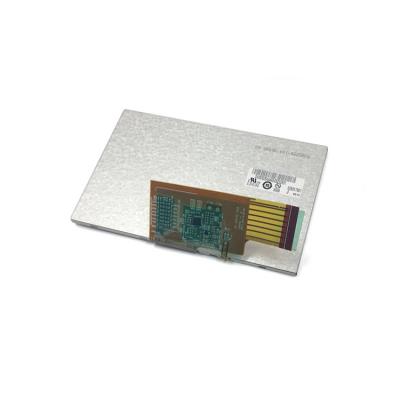

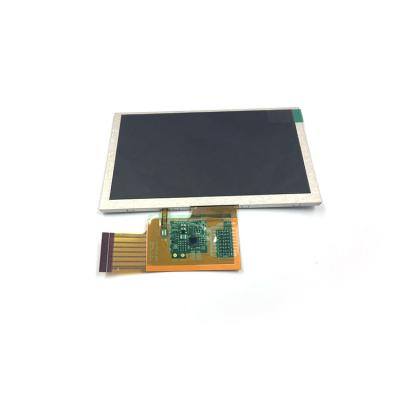

一、友达5寸工业液晶模组G050VTN01.0 主要参数
|
品牌 |
友达 (AUO) |
型号名称 |
G050VTN01.0 |
|
屏幕尺寸 |
5.0 inch |
屏幕类型 |
液晶模组 , a-Si TFT-LCD |
|
分辨率 |
800(RGB)×480 (WVGA) |
像素配置 |
RGB垂直条状 |
|
显示尺寸 |
108 × 64.8 (H×V) mm |
外观尺寸 |
120.7 × 76.3 × 3.3 (H×V×D) mm |
|
可视尺寸 |
111.25 × 68.7 (H×V) mm |
表面处理 |
镜面 (Haze 0%)，Hard coating (3H) |
|
亮度 |
370 cd/m² (Typ.） |
对 比 度 |
600 : 1 (Typ.) (透射) |
|
最佳角度 |
光学模式 |
TN，常白显示，透射式 |
|
|
可视角度 |
75/75/65/75 (Typ.)(CR≥10) |
响应速度 |
20 (Typ.)(Tr+Td) ms |
|
颜色数量 |
16.2M , 50% (CIE1931) |
背光类型 |
3S3P WLED , 20K hours , 不含驱动 |
|
屏幕重量 |
58.0±2.0g |
适用于 |
工业 |
|
刷新频率 |
60Hz |
触摸功能 |
无触摸 |
|
电流输入 |
75/90mA (Typ./Max.) |
功耗 |
0.25/0.3W (Typ./Max.) |
|
供应电压 |
3.3V (Typ.) |
温度范围 |
存储温度: -30 ~ 80 °C 工作温度: -20 ~ 70 °C |
二、友达5寸工业液晶模组G050VTN01.0 信号详情
| 接口类型 :
|
TTL (1 ch, 8-bit) |
信号逻辑电压 |
0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD |
|
|
信号电气： |
电压输入 |
3.3V (Typ.) |
电流输入 |
75/90mA (Typ./Max.) |
|
FPC详情 : |
脚间距 |
0.5 mm |
数量 |
1 pcs |
|
脚数 |
40 pins |
信号电气功耗 |
0.25/0.3W (Typ./Max.) |
|
三、友达5寸工业液晶模组G050VTN01.0背光详情
|
背光类型 |
WLED |
是否可换 |
- |
|
背光数量 |
3S3P |
灯管形状 |
阵列 |
|
背光寿命 |
20K(Typ.) Hours |
位置 |
侧入式光源 |
|
电压输入 |
8.4/9.0/9.9V (Min./Typ./Max.) |
电流输入 |
60mA (Typ.) |
|
背光功耗 |
0.5/0.54/0.59W (Min./Typ./Max.) |
类型 |
包含在屏信号接口中 |
|
接口位置 |
- |
背光驱动 |
无 |
四、友达5寸工业液晶模组G050VTN01.0包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
120 pcs / box |
13 Kgs |
520×340×250 mm (L×W×H) |
提示：以上所有参数值均依据规格书手动录入，已尽力减少错误，但不能保证的完全正确。开发使用请以液晶屏规格书为准！
