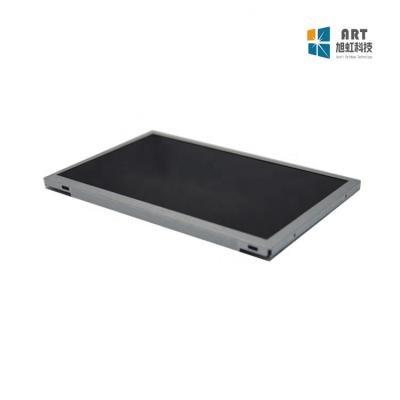

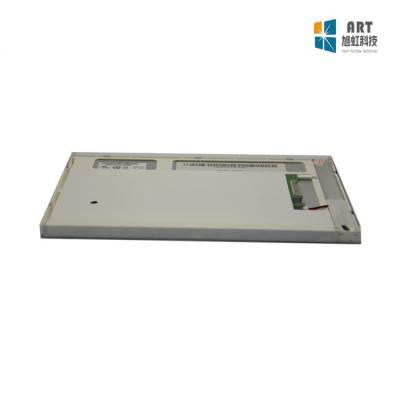

| 基本信息 : | 制造商 | 友达（AUO） | 型号 | A070VTN06.4 |
| 类型 | 液晶模组a-Si TFT-LCD | 应用产品 | 工业，车载显示 | |
| 对角尺寸 | 7.0” | |||
| 应用环境 : | 存储温度 | -30 ~ 80 °C | 工作温度 | -30 ~ 80 °C |
| RoHS | RoHS | |||
| 典型特征 : | 宽温，白光LED背光，寿命大于5万小时，上/下，左/右翻转显示，6/8位灰阶可选，表面雾面 | |||
| 像素特征 : | 解析度 | 800(RGB)×480, WVGA | 点间距(mm) | 0.0642×0.1790 (H×V) |
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1926×0.1790 (H×V) [134PPI] | |
| 结构尺寸 : |
显示区域(mm) | 154.08(H) × 85.92(V) | 开口区域(mm) | 157.1(H) × 90.92(V) |
| 外观尺寸(mm) | 164.9(H) × 100(V) | 外观厚度(mm) | 5.7±0.2 | |
| 外观特征 : |
物理形状 | 平面矩形 | 外观形状 | - |
| 宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
| 安装方式 : | Without | |||
| 其它参数 : | 重量 | 150±15g | 表面处理 | 雾面，Hard coating (3H) |
| 基本信息 : |
显示亮度 | 500 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 可视角度 | 75/75/55/65 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
| 最佳视角 | 6 o'clock | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
| 色彩性能 : |
白色坐标 | X:0.310; Y:0.330 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
| 色温 | 6638K | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 54% | sRGB覆盖率 | 75% |
| Adobe RGB覆盖率 | 56% | DCI-P3覆盖率 | 56% | |
| Rec.2020覆盖率 | 40% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 帧频率 : | 60Hz |
| 翻转扫描 : | 翻转 (水平/垂直) |
| 功率总耗 : | 1.86W (Max.) |
| 时序控制 (T-CON) : | Embedded T-CON |
| 信号电气 : | 电压供应 | 3.3/10.4/16/-7V (Typ.)(DVDD/AVDD/VGH/VGL) | 电流供应 | 9.8/13.1/0.2/0.2mA (Typ.)(DIDD/AIDD/IGH/IGL) | ||
| 信号类型 : | Parallel RGB (1 ch, 6/8-bit) | 逻辑电压 | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||
| 接口特征 : | 位置 | - | 类型 | FPC | ||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
| 1pcs | 50pins | 0.5mm | ||||
| 光源特征 : | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
| 数量 | 3S3P | 是否可换 | - | 灯管寿命 | 50K (Min.) 小时 | |
| 灯管电气 : | 电压供应 | 9.3/10.2V (Typ./Max.) | 电流供应 | 54mA (Typ.) | ||
| 功耗 | 1.66W (Max.) | |||||
| 接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
| 背光驱动 : | 无 | |||||
| 包装箱 : |
数量 | 重量 | 包装箱尺寸 |
| 56 pcs / 箱 | 10.4 Kgs | 520×340×250 mm (L×W×H) |
