1、我公司G070VAN01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下,液晶屏自售出之日起予以保修1年,

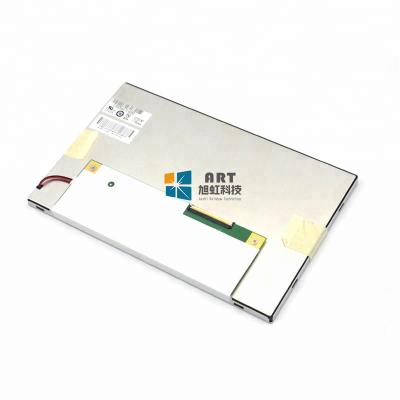

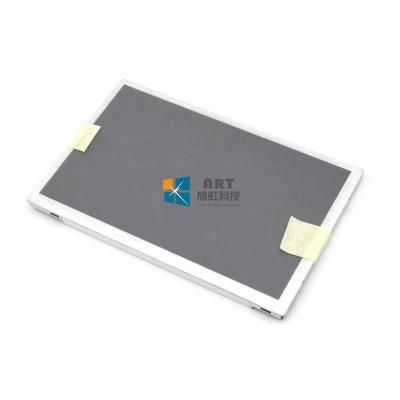

一、友达液晶模组G070VAN01.0 应用详情
基本信息: |
制造商 |
AUO |
型号 |
G070VAN01.0 |
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业 |
|
对角尺寸 |
7.0” |
|||
应用环境: |
存储温度 |
-30 ~ 80 °C |
工作温度 |
-30 ~ 80 °C |
ROHS |
ROHS |
抗震性能 |
- |
|
典型特征: |
sRGB,白光LED背光,寿命大于7万小时,6/8位灰阶可选,表面雾面 |
二、友达液晶模组G070VAN01.0 结构详情
像素特征: |
解析度 |
800(RGB)×480 , WVGA |
点间距(mm) |
0.1905×0.1905 mm |
像素排列 |
RGB水平条状 |
像素间距(mm) |
0.1905×0.0635 mm |
|
结构尺寸: |
显示尺寸 |
152.4(W)×91.44(H) mm |
外观尺寸 |
166.6(W)×107(H) mm |
可视尺寸 |
154.2(W)×93.24(H) mm |
外观厚度 |
7.0/10.0 (Typ./Max.) mm |
|
外观特征 : |
物理形状 |
平面矩形 |
风景肖像 |
风景模式 |
宽高比(W:H) |
15:9 |
外观形状 |
- |
|
其他详情: |
重量 |
- |
表面处理 |
雾面 |
三、友达液晶模组G070VAN01.0 光学详情
基本信息: |
亮度(cd/m²) |
480 (Typ.) |
对比度 |
1300 : 1 (Typ.) (透射) |
最佳角度 |
全视角 |
响应速度 |
11/19 (Max.)(Tr/Td) (ms) |
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
光学模式 |
AHVA,常黑显示,透射式 |
|
色彩性能: |
色度 |
Wx:0.307; Wy:0.321 |
颜色数量 |
262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 |
6904K |
白场变动 |
1.25 (Typ.)(9 points) |
|
1931色域: |
NTSC比值 |
73% |
sRGB覆盖率 |
98% |
Adobe RGB覆盖率 |
75% |
DCI-P3覆盖率 |
76% |
|
Rec.2020覆盖率 |
55% |
色域说明 |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G070VAN01.0 电子详情
刷新频率 : |
60Hz |
翻转扫描 : |
No |
功率总耗 : |
2.978W (Max.) |
五、友达液晶模组G070VAN01.0 信号详情
信号电气: |
输入电流 |
0.14/0.20A (Typ./Max.) |
输入电压 |
3.3V (Typ.) |
|
功耗 |
- |
信号接口 |
LVDS (1 ch, 6/8-bit) |
||
接口特征: |
位置 |
- |
类型 |
端子 |
|
信号接口: |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
庆良 |
093G30-00001A-M4 |
1 pcs |
1.0 mm |
30 pins |
六、友达液晶模组G070VAN01.0 发光详情
灯管特征: |
灯管类型 |
WLED |
背光可换性 |
- |
位置 |
侧入式光源 |
数量 |
7S2P |
灯管形状 |
阵列 |
寿命 |
70K(Typ.) (Hours) |
|
灯管电气 : |
输入电流 |
92mA (Typ.) |
输入电压 |
22.4/25.2V (Typ./Max.) |
||
功耗 |
2.06W (Typ.) |
|||||
接口特征: |
位置 |
- |
类型 |
端子 |
||
接口详情: |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
H203K-D04N-02B |
1pcs |
4pins |
BLE-4PINS-ACCC |
|||
背光驱动: |
无 |
七、友达液晶模组G070VAN01.0 包装详情
包装箱: |
数量 |
尺寸(L×W×H) |
重量 |
40 pcs / 箱 |
520×340×250 mm |
9.7 Kgs |
