1、我公司G084SN03 V3为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年，

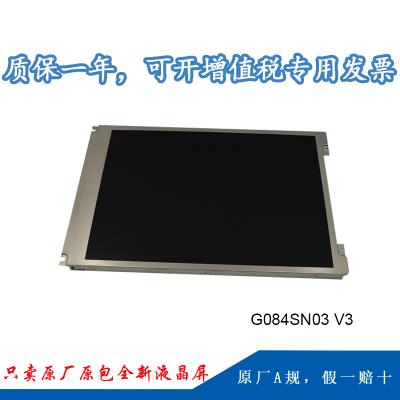

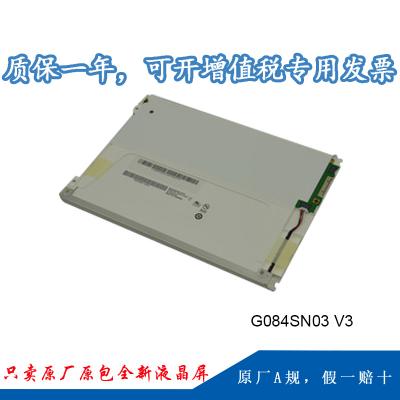

一、友达8.4寸工业液晶屏G084SN03 V3基本参数
| 品牌 | 友达 (AUO) | 型号名称 | G084SN03 V3 |
| 屏幕尺寸 | 8.4英寸 | 屏幕类型 | a-Si TFT-LCD, 液晶模组 |
| 分辨率 | 800(RGB)×600 , SVGA | 像素配置 | RGB垂直条状 |
| 显示尺寸 | 170.4(宽)×127.8(高) mm | 外观尺寸 | 203(宽)×142.5(高) mm |
| 可视尺寸 | 173.8(宽)×131.2(高) mm | 表面处理 | 雾面，Hard coating (3H) |
| 亮度 | 250 cd/m² (Typ.) | 对 比 度 | 600:1 (Typ.) (TM) |
| 最佳角度 | 光学模式 | TN，常白显示，透射式 | |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) | 响应速度 | 20/10 (Typ.)(Tr/Td) ms |
| 颜色数量 | 262K/16.2M , 45% (CIE1931) | 背光类型 | 3 strings WLED , 30K小时 , 含LED驱动器 |
| 屏幕重量 | TBD | 适用于 | 工业 |
| 刷新频率 | 60Hz | 触摸功能 | 无 |
| 信号系统 | LVDS (1 ch, 6/8-bit) , 20 pins , 端子 | 功耗 | 3.66W (Typ.) |
| 供应电压 | 3.3V (Typ.) | 温度范围 | 工作: -20 ~ 70 °C ; 存储: -20 ~ 70 °C |
二、友达8.4寸工业液晶屏G084SN03 V3信号详情
| 接口类型 | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | ||
| 信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 270/330mA (Typ./Max.) |
| FPC详情 : | 脚间距 | 1.0 mm | 数量 | 1 pcs |
| 脚数 | 20 pins | 信号电气功耗 | 0.9/1.2W (Typ./Max.) | |
三、友达8.4寸工业液晶屏G084SN03 V3背光详情
| 背光类型 | WLED | 是否可换 | Replaceable |
| 背光数量 | 3 strings | 灯管形状 | 3串 |
| 背光寿命 | 30K(Typ.) (Hours) | 位置 | 侧入式光源(底部) |
| 电压输入 | 28.8/32.85V(Typ./Max.) | 电流输入 | 25/26.3mA (Typ./Max.) |
| 灯管电气功耗 | 2.16/2.63W (Typ./Max.) | 类型 | 端子 |
| 驱动电气功耗 | 2.76/2.97W (Typ./Max.) | 背光驱动 | 含LED驱动器 |
四、友达8.4寸工业液晶屏G084SN03 V3包装详情
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 30 pcs / 箱 | 12 Kgs | 600×353×210 mm
|
