友达

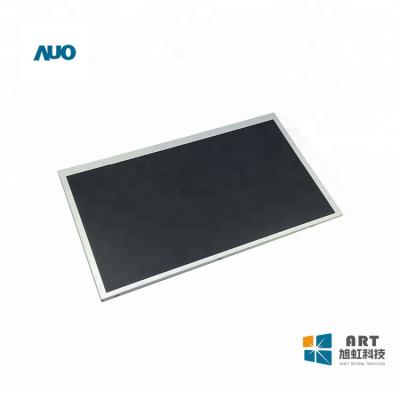

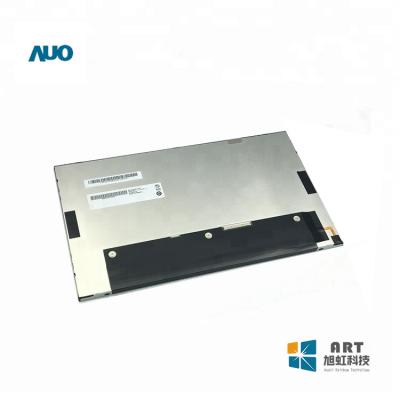

 G140HAN01.1

a-Si TFT-LCD , 液晶模组

-

最大额定：

RoHS

工作温度

存储温度

抗振能力

RoHS

0 ~ 50 °C

-20 ~ 60 °C

-

适用于：

工业

典型特征：

广色域，表面镜面，广视角，风景模式，白光LED背光，宽屏，背光寿命大于5万小时

像素特征：

分辨率

像素配置

点间距(mm)

像素间距(mm)

1920(RGB)×1080 ,   FHD

RGB垂直条状

0.054×0.161 mm

0.161×0.161 mm

结构尺寸：

显示尺寸(H×V)

可视尺寸(H×V)

外观尺寸(H×V)

外观厚度(mm)

309.14(W)×173.89(H)   mm

-

319(W)×190.76(H)   mm

4.9/8.3   (Typ./Max.) mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

16:9(H:V)

风景模式

-

安装孔位：

Without

其他参数：

重量

表面处理

470g (Max.)

镜面 (Haze 0%)，Hard coating (3H)

400 cd/m² (Typ.)

AHVA，常黑显示，透射式

800:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

89/89/89/89   (Typ.)(CR≥10)

全视角

15/10   (Typ.)(Tr/Td) ms

色度

Wx:0.313;   Wy:0.329

色彩性能：

色域

颜色数量

亮度均匀性

72% NTSC   (CIE1931)

16.2M (6-bit +   FRC)

1.33 (Max.)(5   points)

翻转扫描：

No

功率总耗：

7.2W (Max.)

功率消耗

1.1W (Max.)

信号接口

eDP (2 Lanes)

接口特征：

位置

-

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

I-PEX

20455-030E-12

0.5 mm

30pins

1 pcs

EDP-30P2L-020A

可换性

-

灯管形状

-

灯管寿命

50K(Min.)   (Hours)

WLED电气 :

输入电压

输入电流

功率消耗

6.5/12.0/21.0V   (Min./Typ./Max.)

462mA (Typ.)

5.54/6.1W   (Typ./Max.)

接口特征：

位置

侧入式光源

类型

包含在屏信号接口中

灯管驱动

含LED驱动器
