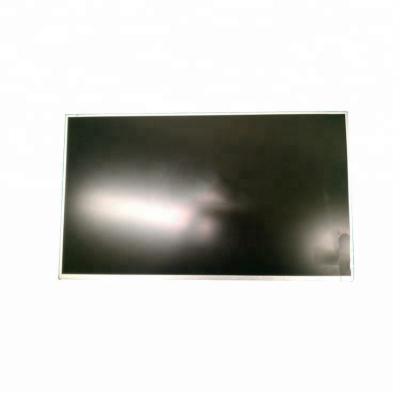

面板尺寸

32.0英寸

面板应用

工业，医疗影像

面板类型

a-Si TFT-LCD , 液晶模组

工作环境 :

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

RoHS状态

RoHS

耐振动性

1.0G (9.8 m/s²)

典型特征 :

DCI-P3，Srgb,白光LED背光，含LED驱动器，端子倒装，10位灰阶，表面雾面

像素布局

RGB垂直条状

像素间距

0.1845×0.1845 mm (H×V)  [137PPI]

结构尺寸 :

显示区域

708.48×398.52 mm (H×V)

可视区域

714.48×404.52 mm (H×V)

外观尺寸

727.3×424.5 mm (H×V)

外观厚度

20.48±0.5 mm

外观特征 :

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9 (H:V)

外观形状

-

安装孔位 :

Rear mounting holes

其它特征 :

重量

4.63Kgs (Typ.)

表面处理

雾面

可视角度

89/89/89/89 (Typ.)(CR≥10)

光学模式

AHVA，常黑显示，透射式

最佳视角

全视角

反应时间

22 (Typ.)(Tr+Td) (ms)

色彩性能 :

白色色度

Wx:0.313; Wy:0.329

显示颜色

1.07B (10-bit)

色温

6485K

亮度变动

1.28 (Max.)(9 points)

1931色域 :

NTSC比值

96%

sRGB覆盖率

100%

Adobe RGB覆盖率

86%

DCI-P3覆盖率

95%

Rec.2020覆盖率

71%

色域说明

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

翻转扫描 :

No

功率消耗 :

76W (Max.)

数量

-

灯管形状

-

位置

侧入式光源

接口特征 :

类型

端子

位置

-

灯管驱动

含LED驱动器

接口详情 :

品牌

型号

脚间距

脚数

数量

接口定义

日压端子

S14B-PH-SM6-K-TB

2.0 mm

14 pins

2 pcs

驱动电气 :

电压输入

24.0±2.4V

电流输入

2.35/2.82A (Typ./Max.)

信号电气 :

电压输入

12.0V (Typ.)

电流输入

2.15/2.58A (Typ./Max.)

功耗

26/31W (Typ./Max.)

接口特征 :

类型

端子

位置

背面

端子详情 :

品牌

型号

脚间距

脚数

数量

接口定义

航空电子

FI-RE51S-HF

0.5 mm

51 pins

1 pcs

4 pcs / 箱

21.5 Kgs

820×220×535 mm
