10.1寸京东方液晶屏
您现在的位置:首页 > 工业液晶屏 > 京东方液晶屏 > 10.1寸 >
  • LSA40AT9001
  • LSA40AT9001

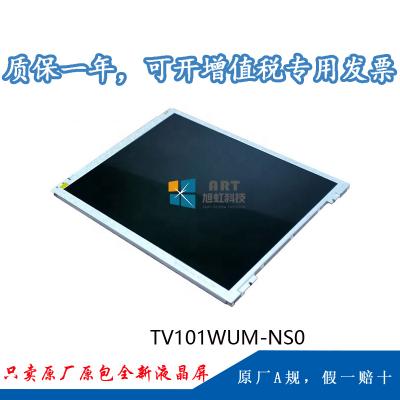

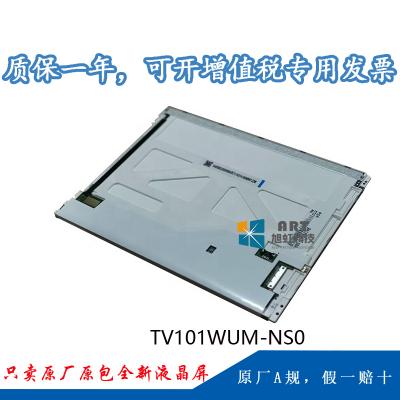

  • 型号:TV101WUM-NS0
  • 品牌:京东方 (BOE)
  • 尺寸:10.1英寸
  • 分辨率:1200×1920
  • 亮度:450cd/m²(Typ.)
  • 视角:85/85/85/85 (Typ.)
  • 接口:MIPI
  • 工作温度:-10 ~ 60 °C
  • 当前生产状态:量产中
技术参数
1、我公司TV101WUM-NS0为京东方原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、京东方液晶模组TV101WUM-NS0 应用特征



基本信息:

品牌

型号

屏幕类型

其它名称

友达

TV101WUM-NS0

a-Si TFT-LCD , 液晶模组

TV101WUM-NS0

最大额定:

RoHS

工作温度

存储温度

抗振能力

RoHS

-10 ~ 60 °C

-30 ~ 70 °C

-

适用于:

工业

典型特征:

表面雾面,广视角,肖像模式,白光LED背光



二、京东方10.1寸液晶模组TV101WUM-NS0结构特征

屏幕尺寸:

10.1吋

像素特征:

分辨率

像素配置

点间距(mm)

像素间距(mm)

1200(RGB)×1920 ,   WUXGA

RGB垂直条状

0.0376×0.1128   (H×V)

0.1128×0.1128   (H×V)

结构尺寸:

显示尺寸mm

可视尺寸mm

外观尺寸(mm)

外观厚度(mm)

135.36(H) ×   216.576(V)

-

142.32(H) ×   227.38(V)

1.99 (Typ.)

外观特征:

物理形状

宽高比

风景肖像

外观样式

平面矩形

10:16 (W : H)

风景模式

-

安装方式:

Without

其他参数:

重量

表面处理

110g (Typ.)

雾面,Hard coating (3H),抗反射处理



三、京东方10.1寸液晶模组TV101WUM-NS0光学特征





基本信息:

亮度(cd/m²)

光学模式

对比度

450 cd/m² (Typ.)

ADS,常黑显示,透射式

900:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

85/85/85/85   (Typ.)(CR≥10)

全视角

35 (Max.)(Tr+Tf)

色度

Wx:0.300;   Wy:0.310

色彩性能:

色域

颜色数量

白场色度

71% NTSC   (CIE1931)

16.7M (8-bit)

1.25 (Max.)(9   points)



四、京东方10.1寸液晶模组TV101WUM-NS0电子特征

刷新频率:

60Hz

翻转扫描:

No



五、京东方10.1寸液晶模组TV101WUM-NS0信号详情

信号电气:

输入电流

40/21/17mA   (Typ.)(IDD/ISP/ISN)

输入电压

1.8/5.4/-5.4V   (Typ.)(VDD/VSP/VSN)

功率消耗

277.2/898.2mW   (Typ./Max.)

信号接口

MIPI (4 data   lanes)

接口特征:

位置

-

类型

端子

信号详情:

品牌

型号

脚距

脚数

数量

脚定义

广濑电机

FH34SJ-34S-0.5SH

0.5 mm

34pins

1 pcs





六、京东方10.1寸液晶模组TV101WUM-NS0发光详情

灯管特征:

灯管类型

WLED

数量

4 strings

位置

侧入式光源

可换性

-

灯管形状

4串

灯管寿命

15K(Min.)   (Hours)

接口特征:

位置

-

类型

包含在屏信号接口中

灯管驱动:

灯管电气:

电压供应

23.4/27/27.9V   (Min./Typ./Max.)

电流供应

85.2mA (Typ.)

功率消耗

1.99/2.3/2.38W   (Min./Typ./Max.)



七、京东方10.1寸液晶模组TV101WUM-NS00包装特征

包装箱:

数量

重量

尺寸

25 pcs / box

-

375×280×290 mm   (L×W×H)
