10.4寸京东方液晶屏
您现在的位置:首页 > 工业液晶屏 > 京东方液晶屏 > 10.4寸 >
  • LSA40AT9001
  • LSA40AT9001
  • LSA40AT9001

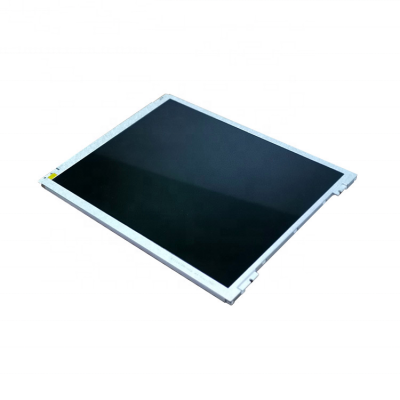

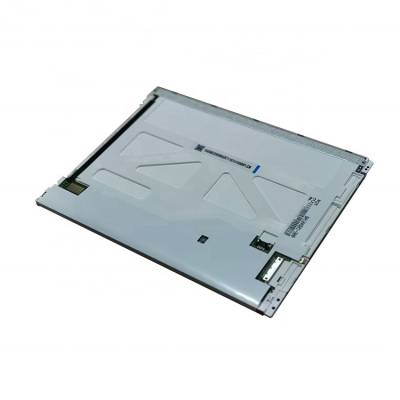

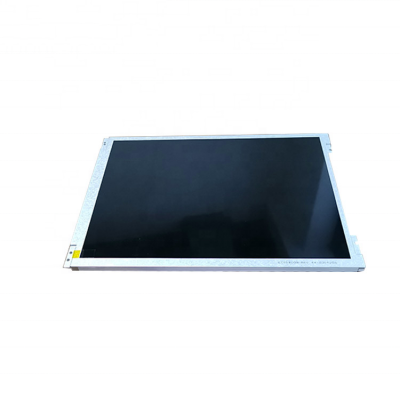

  • 型号:BA104S01-400
  • 品牌:京东方(BOE)
  • 尺寸:10.4英寸
  • 分辨率:800×600
  • 亮度:350cd/m² (Typ.)
  • 视角:80/80/65/75 (Typ.)
  • 接口:RGB
  • 工作温度:-20 ~ 60 °C
  • 当前生产状态:量产中
技术参数
一、京东方液晶模组BA104S01-400 应用详情
基础信息 : 制造商 京东方(BOE) 型号 BA104S01-400
类型 a-Si TFT-LCD , 液晶模组 应用产品 家用电器
对角尺寸 10.4”
应用环境 : 存储温度 -30 ~ 70 °C 工作温度 -20 ~ 60 °C
RoHS RoHS
典型特征 : 白光LED背光

二、京东方液晶模组BA104S01-400 结构详情

像素特征 : 解析度 800(RGB)×600, SVGA 点间距(mm) 0.088×0.264 (H×V)
像素排列 RGB垂直条状 像素间距(mm) 0.264×0.264 (H×V)  [96PPI]
结构尺寸 : 显示区域(mm) 211.2(H) × 158.4(V) 开口区域(mm)

214.4(H) × 161.6(V)
外观尺寸(mm)

228.4(H) × 175.4(V) 外观厚度(mm) 6.20/7.50 (Typ./Max.)
外观特征 : 物理形状 平面矩形 外观样式 -
宽高比

4:3 (H:V) 风景肖像 风景模式
安装方式 : Without
其它参数 : 重量 TBD 表面处理 -

京东方液晶模组BA104S01-400 光学详情

基础信息 : 显示亮度 350 cd/m² (Typ.) 对比度 800:1 (Typ.) (透射)
可视角度 80/80/65/75 (Typ.)(CR≥10) 显示模式 TN,常白显示,透射式
推荐视角 - 响应时间(ms) 30 (Typ.)(Tr+Td)
色彩性能 : 白色坐标 Wx:0.284; Wy:0.320 支持颜色 16.7M (8-bit)
色温 8455K 亮度均匀性 1.25/1.43 (Typ./max.)(9 points)

京东方液晶模组BA104S01-400 电子详情

帧频率 : 60Hz
翻转扫描 : No

京东方液晶模组BA104S01-400 信号详情

信号电气 : 电压供应 3.3/9/18/-8V (Typ.)(VCC/AVDD/VGH/VGL) 电流供应 -
信号类型 : Parallel RGB (1 ch, 8-bit) , FPC , 60 pins

逻辑电压 -
接口特征 : 位置 -   类型 FPC
接口详情 : 品牌 型号 脚距 脚数 数量 脚定义
      60 pins 1 pcs

京东方液晶模组BA104S01-400 光源详情

光源特征 : 光源类型 WLED 数量 3S12P 光源寿命 20K (Typ.) 小时
是否可换 - 形状 阵列 光源位置 侧入式光源(顶部)
灯管电气 : 电压供应 9.0V (Max.) 电流供应
240mA (Max.)
接口特征: 位置 - 类型 端子
接口详情: 品牌 型号 脚距 脚数 数量 脚定义
日压端子 BHSR-02VS-1 3.5 mm 2 pins 1 pcs BLE-2PINS-AC
光源驱动 :
