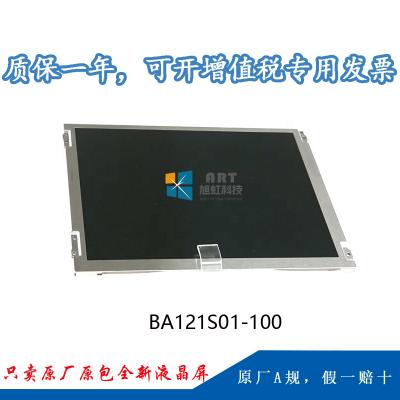

类型

a-Si   TFT-LCD , 液晶模组

应用产品

工业

屏幕尺寸

12.1”

应用环境：

工作温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

ROHS

ROHS

抗振性能

典型特征：

广视角，风景模式，白光LED背光，背光寿命大于5万小时

像素排列

RGB垂直条状

像素间距

0.3075×0.3075   mm (W×H)

结构尺寸：

显示区域

246(W)×184.5(H)   mm

开口区域

249.05(W)×188.3(H)   mm

外观尺寸

279(W)×209(H)   mm

外观厚度

5.73/9.3   (Typ./Max.) mm

外观特征 ：

物理性质

平面矩形

外观样式

-

宽高比

4:3   (H:V)

风景肖像

风景模式

安装方式：

Face   mounting holes (4 pcs) on left, right bezel

其他参数：

重量

TBD

表面处理

可视角度

80/80/65/75   (Typ.)(CR≥10)

显示模式

TN，常白显示，透射式

推荐视角

12   o'clock

响应时间

30   (Typ.)(Tr+Td) (ms)

色彩性能：

白色坐标

Wx:0.299;   Wy:0.339

支持颜色

16.7M   (8-bit)

色域

55%   NTSC (CIE1931)

亮度均匀性

1.25/1.33   (Typ./Max.)(9 points)

翻转扫描 :

翻转 (180°)

功率总耗 :

6.7W   (Typ.)

驱动IC :

已邦定 HX8245-C01 + HX8677-G

时序控制 (T-CON) :

Embedded   T-CON: HX8841

功率消耗

-

信号接口

LVDS   (1 ch, 6/8-bit)

接口特征：

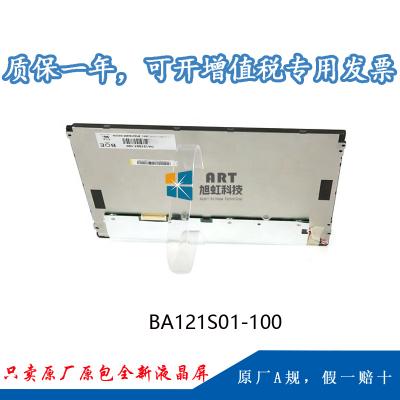

位置

背面

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSB240420E

1.25mm

20pins

1pcs

LVDS-20P1C8B-080B

可换性

-

灯管形状

-

灯管寿命

50K(Typ.)   (Hours)

灯管电气：

电压输入

27.0/28.8V   (Typ./Max.)

电流输入

160mA   (Typ.)

功耗

4.32/4.61W   (Typ./Max.)

接口特征：

位置

背面

类型

端子

灯管驱动：

含LED驱动器

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

恩得利

3808K-F05N-02R

1.25mm

5pins

1pcs

-

驱动电气：

输入电流

-

输入电压

12.0V   (Typ.)

25pcs   / 箱

580×400×285   mm

-
