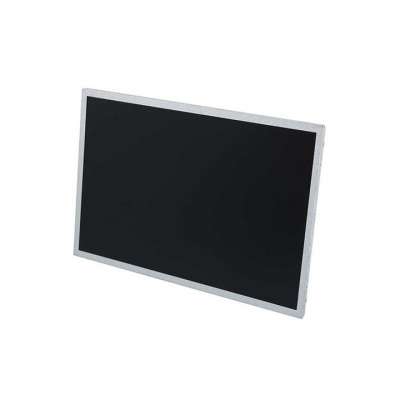

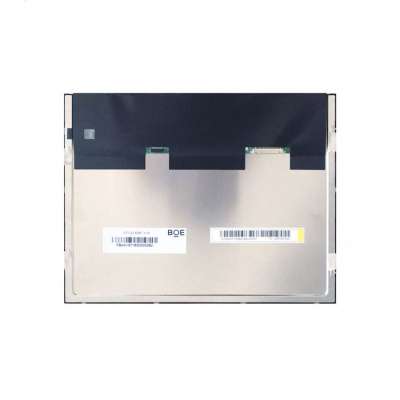

12.1寸京东方液晶屏

您现在的位置：首页 > 工业液晶屏 > 京东方液晶屏 > 12.1寸 >

型号：PV121X0M-N10
品牌：BOE
尺寸：12.1inch
分辨率：1024×768
亮度：500 cd/m² (Typ.)
视角：85/85/85/85 (Typ.)
接口：LVDS
工作温度：-20 ~ 70 °C
当前生产状态：量产中

产品数据表格申请

技术参数

一、京东方液晶模组PV121X0M-N10 应用详情

基本信息 :	面板品牌	京东方（BOE）	面板型号	PV121X0M-N10
	面板尺寸	12.1英寸	面板应用	工业
	面板类型	a-Si TFT-LCD , 液晶模组
工作环境 :	工作温度	-20 ~ 70 °C	存储温度	-30 ~ 80 °C
工作环境 :	RoHS状态	RoHS	耐振动性	-
典型特征 :	白光LED背光，寿命大于5万小时，含LED驱动器

二、京东方液晶模组PV121X0M-N10 结构详情

像素特征 :	像素数量	1024(RGB)×768, XGA	点间距	0.080×0.240 mm (H×V)
像素特征 :	像素布局	RGB垂直条状	像素间距	0.240×0.240 mm (H×V) [105PPI]
结构尺寸 :	显示区域	245.76×184.32 mm (H×V)	可视区域	249×187.5 mm (H×V)
结构尺寸 :	外观尺寸	260.5×204 mm (H×V)	外观厚度	8.7/9.2 (Typ./Max.) mm
外观特征 :	外观形状	平面矩形	风景肖像	风景模式
外观特征 :	宽高比	4:3 (H:V)	外观形状	-
安装孔位 :	Side mounting holes (4-M3) on left, right, bezel

三、京东方液晶模组PV121X0M-N10 光学详情

基本信息 :	面板亮度	500 cd/m² (Typ.)	对比度	1200:1 (Typ.) (透射)
	可视角度	86/86/86/86 (Typ.)(CR≥10)	光学模式	ADS，常黑显示，透射式
	最佳视角	全视角	反应时间	30 (Typ.)(Tr+Td) (ms)
色彩性能 :	白色色度	Wx:0.313; Wy:0.329	显示颜色	16.7M (8-bit)
色彩性能 :	色温	6485K	亮度变动	1.25/1.33 (Typ./Max.)(9 points)
1931色域 :	NTSC比值	73%	sRGB覆盖率	93%
	Adobe RGB覆盖率	72%	DCI-P3覆盖率	75%
	Rec.2020覆盖率	54%	色域说明	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

四、京东方液晶模组PV121X0M-N10 电子详情

工作频率 :	60Hz
翻转扫描 :	No

五、京东方液晶模组PV121X0M-N10 背光详情

背光特征 :	灯管类型	WLED	是否可换	-	灯管寿命	50K (Min.) 小时
背光特征 :	数量	-	灯管形状	-	位置	侧入式光源
接口特征 :	类型	端子	位置	-	灯管驱动	含LED驱动器
接口详情 :	品牌	型号	脚间距	脚数	数量	接口定义
接口详情 :	宏致	91208-01001-H01	1.0 mm	10 pins	1 pcs
驱动电气 :	电压输入	11.0/12.0/20.0V (Min./Typ./Max.)		电流输入	480mA (Typ.)
驱动电气 :	功耗	9.6W (Typ.)

六、京东方液晶模组PV121X0M-N10 信号详情

信号系统 :	LVDS (1 ch, 8-bit)			信号逻辑电压	-
信号电气 :	电压输入	3.3V (Typ.)		电流输入	235±15mA
信号电气 :	功耗	0.72/0.78/1.65W (Min./Typ./Max.)
接口特征 :	类型	端子		位置	-
端子详情 :	品牌	型号	脚间距	脚数	数量	接口定义
端子详情 :		9006F20-0048RQ-G4		20 pins	1 pcs

七、京东方液晶模组PV121X0M-N10 包装详情

包装类型	片/包装	包装长宽高 (mm)	毛重 (Kgs)
纸箱	18	607×507×240	N/A
