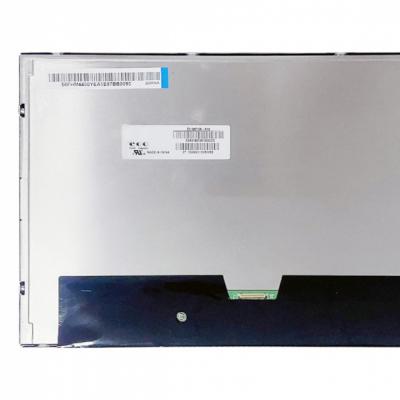

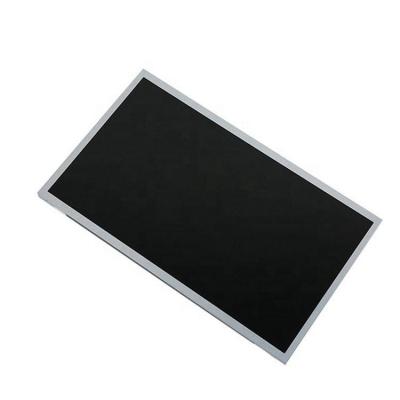

一、京东方液晶模组EV156FHM-N10 应用详情
基本信息 : |
面板品牌 |
京东方(BOE) |
面板型号 |
EV156FHM-N10 |
面板尺寸 |
15.6英寸 |
面板应用 |
工业,医疗影像 |
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
工作环境 : |
工作温度 |
0 ~ 60 °C |
存储温度 |
-20 ~ 60 °C |
RoHS状态 |
RoHS |
耐振动性 |
1.5G (14.7 m/s²) |
|
典型特征 : |
Srgb,白光LED背光,寿命大于5万小时,含LED驱动器,端子倒装 |
二、京东方液晶模组EV156FHM-N10 结构详情
像素特征 : |
像素数量 |
1920(RGB)×1080, FHD |
点间距 |
0.05975×0.17925 mm (H×V) |
像素布局 |
RGB垂直条状 |
像素间距 |
0.17925×0.17925 mm (H×V) [141PPI] |
|
结构尺寸 : |
显示区域 |
344.16×193.59 mm (H×V) |
可视区域 |
348.2×197.6 mm (H×V) |
外观尺寸 |
363.8×216 mm (H×V) |
外观厚度 |
9.6±0.3 mm |
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
宽高比 |
16:9 (H:V) |
外观样式 |
- |
|
安装孔位 : |
Side mounting holes (4 pcs) on left, right bezel |
|||
其它特征 : |
重量 |
850g (Max.) |
表面处理 |
Hard coating |
三、京东方液晶模组EV156FHM-N10 光学详情
基本信息 : |
面板亮度 |
500 cd/m² (Typ.) |
对比度 |
1200:1 (Typ.) (透射) |
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
光学模式 |
ADS,常黑显示,透射式 |
|
最佳视角 |
全视角 |
反应时间 |
20 (Typ.)(Tr+Td) ms |
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
显示颜色 |
16.7M (6-bit + Hi-FRC) |
色温 |
6485K |
亮度变动 |
1.25/1.33 (Max.)(5/13 points) |
|
1931色域 : |
NTSC比值 |
79% |
sRGB覆盖率 |
99% |
Adobe RGB覆盖率 |
80% |
DCI-P3覆盖率 |
82% |
|
Rec.2020覆盖率 |
59% |
色域说明 |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京东方液晶模组EV156FHM-N10 电子详情
工作频率 : |
60Hz |
翻转扫描 : |
No |
功率消耗 : |
13.0W (Max.) |
五、京东方液晶模组EV156FHM-N10 背光详情
背光特征 : |
灯管类型 |
WLED |
数量 |
8S4P |
灯管寿命 |
50K (Min.) 小时 |
是否可换 |
- |
灯管形状 |
4串 |
位置 |
侧入式光源 |
|
接口特征 : |
类型 |
包含在屏信号接口中 |
位置 |
- |
||
灯管驱动 |
含LED驱动器 |
|||||
驱动电气 : |
电压输入 |
12.0±1.2V |
电流输入 |
- |
||
功耗 |
8.8W (Max.) |
六、京东方液晶模组EV156FHM-N10 信号详情
信号系统 : |
eDP (2 Lanes), HBR1 (2.7G/lane) |
信号逻辑电压 |
- |
|||
信号电气 : |
电压输入 |
3.3V (Typ.) |
电流输入 |
300mA (Typ.) |
||
功耗 |
4.2W (Max.) |
|||||
接口特征 : |
类型 |
端子 |
位置 |
背面 |
||
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
信盛精工 |
MSAK24025P30 |
0.5 mm |
30 pins |
1 pcs |
EDP-30P2L-020T |
七、京东方液晶模组EV156FHM-N10 包装详情
包装箱 : |
数量 |
重量 |
尺寸 (L×W×H) |
15 pcs / 箱 |
- |
470×360×318 mm |
