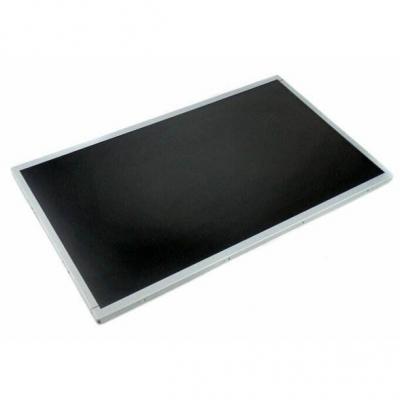

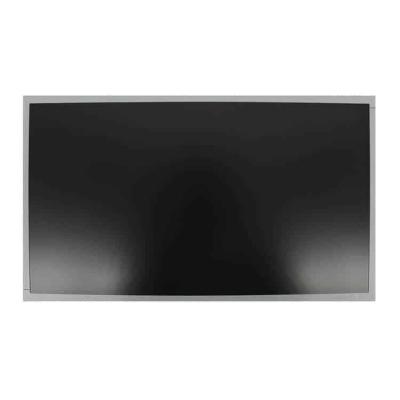

类型

a-Si TFT-LCD , 液晶模组

应用产品

工业

对角尺寸

19"

应用环境 :

存储温度

-20 ~ 60 °C

工作温度

0 ~ 50 °C

RoHS

RoHS

抗振性能

1.5G (14.7 m/s²)

典型特征 :

白光LED背光，端子正装，表面雾面

像素排列

RGB垂直条状

像素间距(mm)

0.2928×0.2928 mm (H×V)  [86PPI]

结构尺寸 :

显示区域(mm)

374.784×299.827 mm (H×V)

开口区域(mm)

378.8×303.0 mm (H×V)

外观尺寸(mm)

396×324 mm (H×V)

外观厚度(mm)

8.7/10.4 (Typ./Max.) mm

外观特征 :

物理形状

平面矩形, 有边框

外观样式

-

宽高比

5:4 (H:V)

风景肖像

风景模式

安装方式 :

Side mounting holes (4-M3) on left, right bezel

其它参数 :

重量

1.69Kgs (Typ.)

表面处理

雾面 (Haze 25%)，Hard coating (3H)

可视角度

89/89/89/89 (Typ.)(CR≥10)

显示模式

ADS，常黑显示，透射式

推荐视角

全视角

响应时间(ms)

14 (Typ.)(G to G)

色彩性能 :

白色坐标

Wx:0.313; Wy:0.329

支持颜色

16.7M (6-bit + Hi-FRC)

色温

6485K

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)

1931色域 :

NTSC比值

73%

sRGB覆盖率

99%

Adobe RGB覆盖率

71%

DCI-P3覆盖率

78%

Rec.2020覆盖率

54%

色域说明

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

翻转扫描 :

No

功率总耗 :

11.55/14.62W (Typ./Max.)

功率消耗

3.0/5.5W (Typ./Max.)

信号类型 :

LVDS (2ch, 8-bit)

接口特征 :

位置

背面

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

脚定义

宇宙

IS100-L30R-C23

1.0 mm

30pins

1pcs

LVDS-30P2C8B-160A

是否可换

-

形状

2串

寿命

30K (Min.) Hours

灯管电气 :

电压供应

45±3V

电流供应

95mA (Typ.)

功率消耗

8.55/9.12W (Typ./Max.)

接口特征 :

位置

背面

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

脚定义

日压端子

SM06B-SHJH(HF)

1.0 mm

6 pins

1 pcs

BLE-6PINS-CNAANC

光源驱动 :

无

8pcs / box

-

521×346×403 mm (L×W×H)
