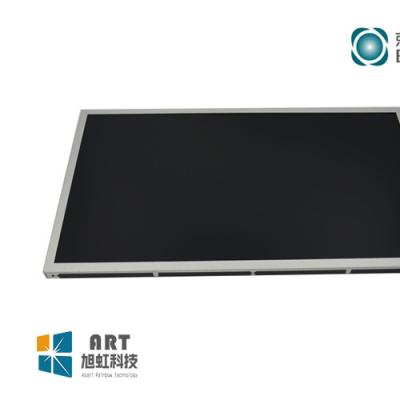

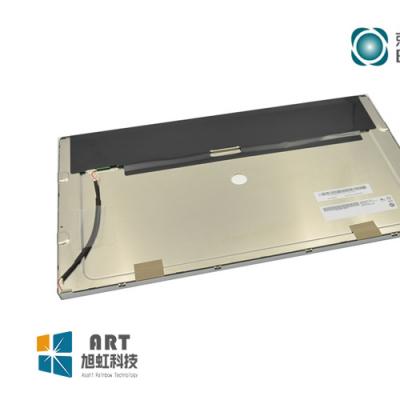

23.8寸京东方液晶屏

您现在的位置：首页 > 工业液晶屏 > 京东方液晶屏 > 23.8寸 >

型号：EV238FHM-N12
品牌：京东方 (BOE)
尺寸：23.8英寸
分辨率：1920(RGB)×1080
亮度：300cd/m²(Typ.)
视角：89/89/89/89 (Typ.)(CR≥10)
接口：LVDS (2 ch, 8-bit)
工作温度：
当前生产状态：量产中

产品数据表格申请

技术参数

一、京东方液晶模组EV238FHM-N12 应用详情

基本信息：	品牌	BOE	型号	EV238FHM-N12
	屏幕类型	a-Si TFT-LCD , 液晶模组
	屏幕尺寸	23.8吋	适用于	医疗影像
最大额定值：	工作温度	0 ~ 50 °C	存储温度	-20 ~ 60 °C
最大额定值：	抗震能力	1.5G (14.7 m/s²)	RoHS	RoHS
典型特征：	白光LED背光，含LED驱动器

二、京东方液晶模组EV238FHM-N12光学详情

基本信息：	亮度（cd/m2）	300（Typ.）	对比度	1200 : 1 (Typ.) (透射)
	最佳角度	全视角	响应速度	20 (Typ.)(G to G) (ms)
	可视角度	89/89/89/89 (Typ.)(CR≥10)	化学模式	ADS，常黑显示，透射式
1931色域：	NTSC比值	sRGB覆盖率	Adobe RGB覆盖率
	73%	96%	76%
	DCI-P3覆盖率	Rec.2020覆盖率	色域说明
	76%	54%	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
色彩性能：	白色色度	Wx:0.313; Wy:0.332	显示颜色	16.7M (6-bit + Hi-FRC)
	色温	6461K	亮度变动	1.25/1.33 (Typ./Max.)(9 points)

三、京东方液晶模组EV238FHM-N12 结构详情

像素特征：	分辨率	1920(RGB)×1080 , FHD	像素配置	RGB垂直条状
像素特征：	点间距	0.0915×0.2745 mm (H×V)	像素间距	0.2745×0.2745 mm (H×V)
物理尺寸：	显示尺寸	527.04×296.46 mm (H×V)	可视尺寸(mm)	530.2×299.6 mm (H×V)
	外观尺寸	543.1×317.5 mm (H×V)	外观厚度(mm)	9/11.4 (Typ./Max.)
外观特征：	物理形状	平面矩形	风景肖像	风景肖像
外观特征：	宽高比	16:9 (H:V)	外观形状	-
安装孔位 :	Side mounting holes (4-M3) on left, right bezel
其它特征 :	重量	2.39Kgs (Typ.)	表面处理	Hard coating

四、京东方液晶模组EV238FHM-N12 电子详情

刷新频率：	60Hz
翻转扫描：	No

五、京东方液晶模组EV238FHM-N12 信号详情

信号系统：	LVDS (2 ch, 8-bit)		信号逻辑电压	-
信号电气：	电压供应	5.0V (Typ.)	电流供应	0.85/1.75A (Typ./Max.)
	功耗	4.25/8.75W (Typ./Max.)
接口特征：	位置		类型
	-		端子
接口详情：	品牌	型号	脚间距	Pin数量	数量
	宇宙	IS100-L30O-C23	1.0mm	30pins	1pcs

六、京东方液晶模组EV238FHM-N12背光详情

灯管特征：	灯管类型	WLED	数量		-		位置	侧入式光源
	数量	-	灯管形状		-		寿命	30K(Min.) (Hours)
接口特征：	电压输入	12±2.0V			电流输入			-
	功耗	17.4/20.3W (Typ./Max.)
接口特征：	位置	-	类型		端子
背光驱动：	无
接口详情：	品牌	型号		脚间距		脚数		数量	接口定义
	瀚荃	CI0114M1HR0-NH		2.0mm		14 pins		1 pcs

七、京东方液晶模组EV238FHM-N12 包装详情

包装箱：	数量	尺寸 (L×W×H)	重量
包装箱：	8pcs / 箱	619×238×448 mm	-
