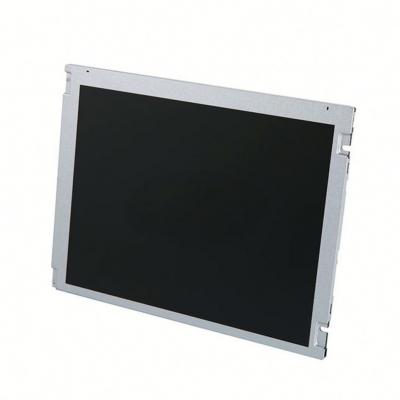

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

10.4吋

适用于

工业,户外高亮

最大额定 :

工作温度

-30 ~~ 85 °C

存储温度

-30 ~~ 85 °C

RoHS

RoHS

典型特征 :

宽温，超高亮度，背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面

最佳角度

全视角

响应速度

13/12 (Typ.)(Tr/Td)

可视角度

88/88/88/88 (Typ.)(CR≥10)

光学模式

AAS，常黑显示，透射式

色彩性能 :

色度

Wx:0.313; Wy:0.329

颜色数量

262K/16.2M (6-bit / 6-bit + FRC)

色温

6485K

白场变动

1.25/1.39 (Typ./Max.)(5 points)

1931色域 :

NTSC比值

72%

sRGB覆盖率

95%

Adobe RGB覆盖率

73%

DCI-P3覆盖率

75%

Rec.2020覆盖率

54%

色域说明

sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)

显示性能 :

室外可视性

是

透射度

-

点间距(W×H)

0.0685×0.2055 (H×V)

像素间距(mm)

0.2055×0.2055 (H×V)  [123PPI]

物理尺寸 :

显示尺寸(mm)

210.4(H) × 157.8(V)

外观尺寸(mm)

225.5(H) × 176.3(V)

可视尺寸(mm)

215.4(H) × 161.8(V) mm

外观厚度

8.0/9.2 (Typ./Max.)

外观特征 :

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

4:3 (H:V)

外观样式

-

安装方式 :

Side mounting holes (4-M2) on left, right   bezel

其它细节 :

重量

320/335g (Typ./Max.)

表面处理

雾面

翻转扫描 :

翻转 (180°)

功率总耗 :

8.47W (Typ.)

功率消耗

1.67/2.01W (Typ./Max.)

信号接口

LVDS (1 ch, 6/8-bit)

接口特征 :

位置

背面

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSCK2407P30D

1.0 mm

30 pins

1 pcs

LVDS-30P1C8B-085A

可换性

Replaceable

灯管形状

-

灯管寿命

50K (Min.) 小时

接口特征 :

位置

-

类型

端子

接口详情 :

品牌

型号

数量

脚数

脚距

脚定义

宏致

91208-01001-H01

1 pcs

10 pins

1.0 mm

灯管驱动：

含LED驱动器

驱动电气 :

输入电压

12±1.2V

输入电流

0.57/0.67A (Typ./Max.)

功率消耗

6.8/8.0W (Typ./Max.)

24 pcs / 箱

490×350×320 mm

13.1 Kgs
