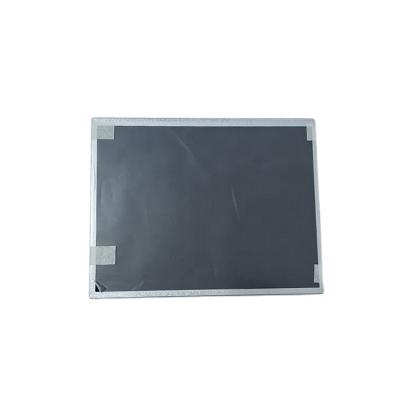

面板尺寸

12.1英寸

面板应用

工业

面板类型

a-Si TFT-LCD , 液晶模组

工作环境 :

工作温度

-30 ~ 85 °C

存储温度

-30 ~ 85 °C

RoHS状态

RoHS

耐振动性

1.5G (14.7 m/s²)

典型特征 :

宽温，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面

像素布局

RGB垂直条状

像素间距

0.3075×0.3075 mm  [82PPI]

结构尺寸 :

显示区域

246(W)×184.5(H) mm

可视区域

249(W)×0.1875(H) mm

外观尺寸

260.5(W)×204(H) mm

外观厚度

8.4±0.5 mm

外观特征 :

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3 (H:V)

外观样式

-

安装孔位 :

Side mounting holes (4-M2) on left, right   bezel

其它特征 :

重量

470/490g (Typ./Max.)

表面处理

雾面，Hard coating (3H)

可视角度

88/88/88/88 (Typ.)(CR≥10)

光学模式

AAS，常黑显示，透射式

最佳视角

全视角

反应时间

13/12 (Typ.)(Tr/Td) ms

色彩性能 :

白色色度

Wx:0.313; Wy:0.329

显示颜色

262K/16.7M (6-bit / 8-bit)

色温

6485K

亮度变动

1.25/1.43 (Typ./Max.)(9 points)

1931色域 :

NTSC比值

72%

sRGB覆盖率

95%

Adobe RGB覆盖率

73%

DCI-P3覆盖率

75%

Rec.2020覆盖率

54%

色域说明

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

翻转扫描 :

翻转 (180°)

功率消耗 :

8.34W (Typ.)

是否可换

-

灯管形状

-

位置

侧入式光源

接口特征 :

类型

端子

位置

-

灯管驱动

含LED驱动器

接口详情 :

品牌

型号

脚距

脚数

数量

脚定义

瀚荃

CI4205M2HRP-NH

1.25 mm

5 pins

1 pcs

驱动电气 :

电压输入

10.8/12/13.2V (Min./Typ./Max.)

电流输入

0.6±0.2A

功耗

7.2W (Typ.)

信号电气 :

电压输入

5.0V (Typ.)

电流输入

120/143mA (Typ./Max.)

接口特征 :

类型

端子

位置

-

端子详情 :

品牌

型号

脚间距

脚数

数量

接口定义

I-PEX

20455-030E-76

0.5 mm

30 pins

1 pcs

18 pcs / 箱

10.9 Kgs

465×362×314 mm
