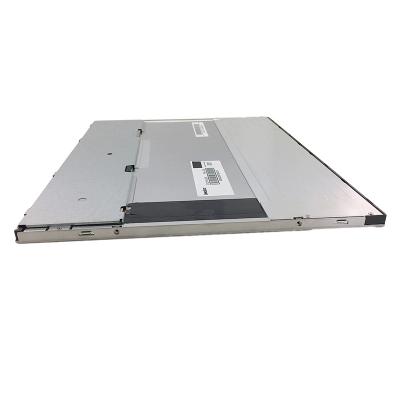

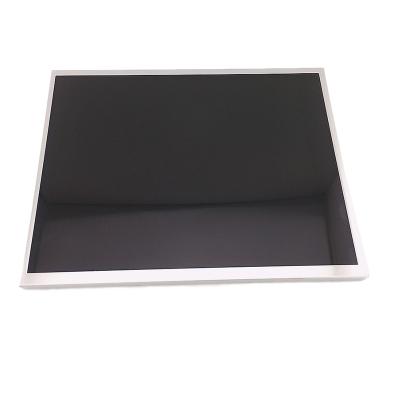

| 基本信息 : | 面板品牌 | 群创（INNOLUX） | 面板型号 | G121ACE-LH2 |
| 面板尺寸 | 12.1英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 : |
宽温，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
| 像素特征 : | 像素数量 | 800(RGB)×600, SVGA | 点间距 | 0.1025×0.3075 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.3075×0.3075 mm (H×V) [82PPI] | |
| 结构尺寸 : | 显示区域 | 246×184.5 mm (H×V) | 可视区域 |
249×187.5 mm (H×V) |
| 外观尺寸 | 260.5×204 mm (H×V) | 外观厚度 | 8.4±0.5 mm | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3 (H:V) | 外观样式 | - | |
| 安装孔位 | Side mounting holes (4-M2) on left, right bezel | |||
| 其它特征 : | 重量 | 470/490g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
| 基本信息 : | 面板亮度 | 600 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 反应时间 | 13/12 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 |
Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 8-bit) |
| 色温 | 6485K | 亮度变动 | 1.25/1.43 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 72% | sRGB覆盖率 | 94% |
| Adobe RGB覆盖率 | 73% | DCI-P3覆盖率 | 74% | |
| Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 工作频率 : | 60Hz |
| 翻转扫描 : | 翻转 (180°) |
| 功率消耗 : | 10.47W (Typ.) |
| 背光特征： | 灯管类型 | WLED | 灯管形状 | - | 灯管寿命 | 50K (Min.) 小时 |
| 是否可换 | - | 数量 | - | 位置 | 侧入式光源 | |
| 接口特征 : | 类型 | 端子 | 位置 | - | 灯管驱动 | 含LED驱动器 |
| 接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 瀚荃 | CI4205M2HRP-NH | 1.25 mm | 5pins | 1pcs | ||
| 驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | 0.8±0.2A | ||
| 功耗 | 9.6W (Typ.) | |||||
| 信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
| 信号电气 : | 电压输入 | 5.0V (Typ.) | 电流输入 | 87.96/105.64mA (Typ./Max.) | ||
| 接口特征 : | 类型 | 端子 | 位置 | 屏体上部右边 | ||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
I-PEX |
20455-030E-76 |
0.5 mm |
30pins | 1pcs | ||
| 包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
| 18 pcs / 箱 | 10.9 Kgs | 465×362×314 mm |
