12.1寸奇美液晶屏

您现在的位置：首页 > 工业液晶屏 > 奇美液晶屏 > 12.1寸 >

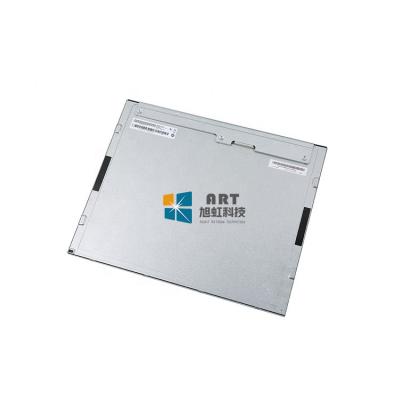

型号：G121XGE-L01
品牌：友达 (AUO)
尺寸：12.1英寸
分辨率：1024×768
亮度：600 cd/m² (Typ.)
视角：70/70/80/80 (Typ.)
接口：LVDS (1 ch, 6/8-bit)
工作温度：-30 ~ 80 °C
当前生产状态：已停产

产品数据表格申请

技术参数

一、群创液晶模组G121XGE-L01 应用特征

基本信息 :	品牌	型号名称	屏幕类型	抗振能力
基本信息 :	INNOLUX	G121XGE-L01	a-Si TFT-LCD , 液晶模组	1.5G (14.7 m/s²)
最大额定：	RoHS	工作温度	存储温度
最大额定：	RoHS	-30 ~ 80 °C	-40 ~ 85 °C
适用于 :	工业
典型特征 :	宽温，高亮度，背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，上/下/左/右翻转，6/8位灰阶可选，表面镜面

二、群创液晶模组G121XGE-L01 结构特征

屏幕尺寸 :	12.1吋
像素特征 :	分辨率	像素排列	点间距(W×H)		像素间距(W×H)
	1024(RGB)×768, XGA	RGB垂直条状	0.080×0.240 mm		0.240×0.240 mm [105PPI]
结构尺寸 :	显示尺寸(W×H)	可视尺寸(W×H)	外观尺寸(W×H)		外观厚度
	245.76(W)×184.32(H) mm	249.0(W)×187.5(H) mm	260.5(W)×204(H) mm		8.4±0.5 mm
外观特征:	物理形状	宽高比	风景肖像		外观样式
	平面矩形	4:3(H : V)	风景模式		-
安装方式 :	Side mounting holes (4-M2) on left, right bezel
其它特征 :	表面防护	重量		表面处理
	-	510/540g (Typ./Max.)		镜面 (Haze 0%)，Hard coating (3H)

三、群创液晶模组G121XGE-L01 光学特征

基本信息 :	亮度(cd/m²)	光学模式	对比度
	600 (Typ.)	TN，常白显示，透射式	700:1 (Typ.) (透射)
	可视角度(L/R/U/D)	最佳角度	响应速度
	70/70/80/80 (Typ.)(CR≥10)	-	5/11 (Typ.)(Tr/Td) (ms)
色彩性能 :	色温	颜色数量	白场色度
色彩性能 :	6485K	262K/16.2M (6-bit / 6-bit + FRC)	Wx:0.313; Wy:0.329
1931色域 :	NTSC比值	sRGB覆盖率	Adobe RGB覆盖率
	63%	83%	65%
	DCI-P3覆盖率	Rec.2020覆盖率	色域说明
	65%	47%	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
白场变动 :	1.25/1.40 (Typ./Max.)(5 points)

四、群创液晶模组G121XGE-L01电子特征

功率总耗 :	8.50W (Typ.)
刷新频率 :	60Hz
翻转扫描 :	翻转 (水平/垂直)

五、群创液晶模组G121XGE-L01 信号特征

信号电气 :	电流输入		电压输入		功耗
	540/400mA (Typ.)(3.3/5.0V)		3.3/5.0V (Typ.)		2.0/2.4W (Typ./Max.)
接口特征 :	位置	类型	信号类型
	背面	端子	LVDS (1 ch, 6/8-bit)
信号接口 :	品牌	型号	数量	脚间距	脚数	脚定义
	航空电子	FI-SEB20P-HFE	1pcs	1.25 mm	20 pins	LVDS-20P1C8B-160A

六、群创液晶模组G121XGE-L01背光特征

背光特征 :	类型	位置	形状	数量	寿命(小时)	是否可换
	WLED	侧入式光源	-	-	50K(Min.)	Replaceable
接口特征 :	位置	类型		WLED 驱动
	-	端子		含LED驱动器
驱动电气 :	电流输入		电压输入		功耗
	0.5±0.1A		9.0/12.0/17.0V (Min./Typ./Max.)		6.5W (Typ.)
接口详情：	品牌	型号	数量	脚数	脚间距
	宏致	91208-01001	1pcs	10pins	1.0 mm

七、群创液晶模组G121XGE-L01包装特征

包装箱 :	数量	重量	尺寸
包装箱 :	16 pcs / 箱	9.13 Kgs	465×362×314 mm
