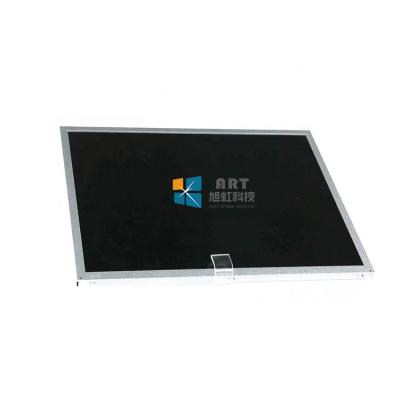

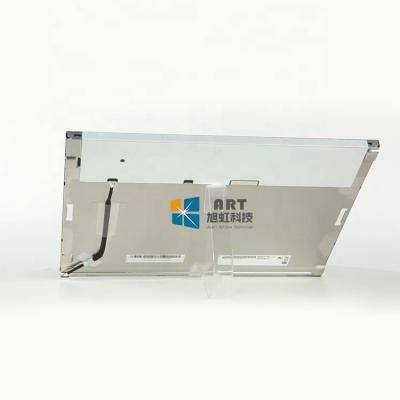

15.6寸奇美液晶屏

您现在的位置：首页 > 工业液晶屏 > 奇美液晶屏 > 15.6寸 >

型号：G156BGE-L03
品牌：群创 (Innolux)
尺寸：15.6英寸
分辨率：1366(RGB)×768 (WXGA)
亮度：500 cd/m² (Typ.)
视角：80/80/80/80 (Typ.)(CR≥10)
接口：LVDS (1 ch, 8-bit)
工作温度：-10 ~ 60 °C
当前生产状态：量产中

产品数据表格申请

技术参数

一、群创液晶模组G156BGE-L03 应用特征

基本信息 :	品牌	型号名称	屏幕类型	其它名称
基本信息 :	INNOLUX	G156BGE-L03	a-Si TFT-LCD , 液晶模组	-
最大额定：	RoHS	工作温度	存储温度
最大额定：	RoHS	-10 ~ 60 °C	-20 ~ 60 °C
适用于 :	工业
典型特征 :	白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面

二、群创液晶模组G156BGE-L03 结构特征

屏幕尺寸 :	15.6吋
像素特征 :	分辨率	像素排列	点间距(W×H)		像素间距(W×H)
	1366(RGB)×768, WXGA	RGB垂直条状	0.084×0.252 mm		0.252×0.252 mm [100PPI]
结构尺寸 :	显示尺寸(W×H)	可视尺寸(W×H)	外观尺寸(W×H)		外观厚度
	344.232×193.536 mm	347.53×196.84 mm	363.8×215.98 mm		9.3±0.5 mm
外观特征 :	物理形状	宽高比	风景肖像		外观样式
	平面矩形	16:9 (H : V)	风景模式		-
安装方式 :	Side mounting holes, Rear mounting holes
其它特征 :	表面防护	重量		表面处理
	-	720/755g (Typ./Max.)		雾面，Hard coating (3H)

三、群创液晶模组G156BGE-L03 光学特征

基本信息 :	亮度(cd/m²)	光学模式	对比度
	500 (Typ.)	TN，常白显示，透射式	600:1 (Typ.) (透射)
	可视角度(L/R/U/D)	最佳角度	响应速度
	80/80/80/80 (Typ.)(CR≥10)	-	3/8 (Typ.)(Tr/Td) (ms)
色彩性能 :	色温	颜色数量	白场色度
色彩性能 :	6485K	16.7M (8-bit)	Wx:0.313; Wy:0.329
1931色域 :	NTSC比值	sRGB覆盖率	Adobe RGB覆盖率
	63%	88%	66%
	DCI-P3覆盖率	Rec.2020覆盖率	色域说明
	66%	47%	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
白场变动 :	1.54 (Max.)(9 points)

四、群创液晶模组G156BGE-L03电子特征

功率总耗 :	12.1W (Typ.)
刷新频率 :	60Hz
翻转扫描 :	No

五、群创液晶模组G156BGE-L03 信号特征

信号电气 :	电流输入		电压输入		功耗
	0.24/0.29A (Typ./Max.)		5.0V (Typ.)		1.35/1.6W (Typ./Max.)
接口特征 :	位置	类型	信号类型
	背面	端子	LVDS (1 ch, 6/8-bit)
信号接口 :	品牌	型号	数量	脚间距	脚数	脚定义
	信盛精工	MSCK2407P30	1pcs	1.0 mm	30 pins	LVDS-30P1C8B-180A

六、群创液晶模组G156BGE-L03 背光特征

背光特征 :	类型	位置	形状	数量	寿命(小时)	是否可换
	WLED	侧入式光源（底部）	-	-	50K(Min.)	-
接口特征 :	位置	类型		WLED 驱动
	-	端子		含LED驱动器
驱动电气 :	电流输入		电压输入		功耗
	1.0±0.2A		12.0±1.2V		6.6W (Typ.)
接口详情：	品牌	型号	数量	脚数	脚间距
	瀚荃	CI4205M2HRP-NH	1pcs	5pins	10.5 (Max.)

七、群创液晶模组G156BGE-L03包装特征

包装箱 :	数量	重量	尺寸
包装箱 :	13 pcs / 箱	12 Kgs	465×362×314 mm (L×W×H)
