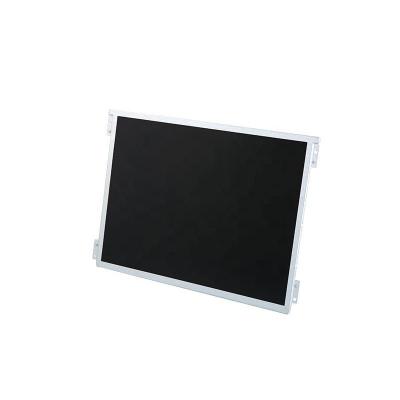

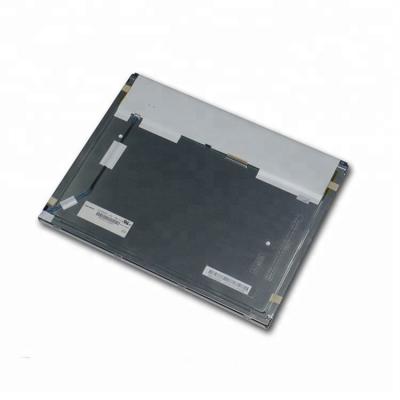

一、群创15寸液晶模组G150XJE-E02 应用详情
|
基本信息： |
制造商 |
群创奇美（INNOLUX） |
型号 |
G150XJE-E02 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业，游戏 |
|
|
对角尺寸 |
15.0" |
|||
|
应用环境 : |
存储温度 |
- |
工作温度 |
0 ~ 60 °C |
|
RoHS |
RoHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典型特征 : |
白光LED背光，寿命大于7万小时，含LED驱动器，6/8位灰阶可选，表面雾面 |
|||
二、群创15寸液晶模组G150XJE-E02 结构详情
|
像素特征 : |
解析度 |
1024(RGB)×768, XGA |
点间距(mm) |
0.099×0.297 (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距(mm) |
0.297×0.297 (H×V) [85PPI] |
|
|
结构尺寸 : |
显示区域(mm) |
304.128(H) × 228.096(V) |
开口区域(mm) |
- |
|
外观尺寸(mm) |
- |
外观厚度(mm) |
6.5 |
|
|
外观特征 : |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
|
|
其它参数 : |
重量 |
- |
表面处理 |
雾面，Hard coating (3H) |
三、群创15寸液晶模组G150XJE-E02 光学详情
|
基本信息 : |
显示亮度 |
400 cd/m² (Typ.) |
对比度 |
2500:1 (Typ.) (透射) |
|
可视角度 |
88/88/88/88 (Typ.)(CR≥10) |
显示模式 |
NPVA，常黑显示，透射式 |
|
|
最佳视角 |
全视角 |
响应时间(ms) |
16/7 (Typ.)(Tr/Td) |
|
|
色彩性能 : |
白色坐标 |
X:0.313; Y:0.329 |
支持颜色 |
262K/16.7M (6-bit / 8-bit) |
|
色温 |
6485K |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
四、群创15寸液晶模组G150XJE-E02 电子详情
|
帧频率 : |
60Hz |
五、群创15寸液晶模组G150XJE-E02 信号详情
|
信号电气 : |
电压供应 |
3.3V (Typ.) |
电流供应 |
440/535mA (Typ./Max.) |
||
|
信号类型 : |
eDP (1 Lane) |
逻辑电压 |
- |
|||
|
接口特征 : |
位置 |
- |
类型 |
端子 |
||
|
接口详情 : |
品牌 |
型号 |
数量
|
脚数 |
脚距 |
脚定义 |
|
I-PEX |
20455-030E-76 |
1 pcs |
30 pins |
0.5 mm |
||
六、 群创15寸液晶模组G150XJE-E02 光源详情
|
光源特征 : |
光源类型 |
WLED |
光源形状 |
- |
位置 |
侧入式光源 |
|
数量 |
- |
是否可换
|
- |
灯管寿命 |
70K (Typ.) 小时 |
|
|
接口特征 : |
位置 |
- |
类型 |
包含在屏信号接口中 |
||
|
背光驱动 : |
含LED驱动器
|
|||||
|
驱动电气 : |
电压供应 |
12.0±1.2V |
电流供应 |
- |
||
