7.0寸奇美液晶屏

您现在的位置：首页 > 工业液晶屏 > 奇美液晶屏 > 7.0寸 >

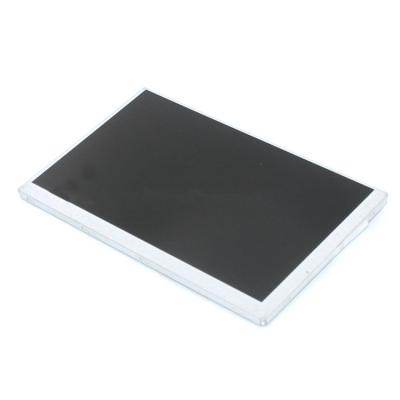

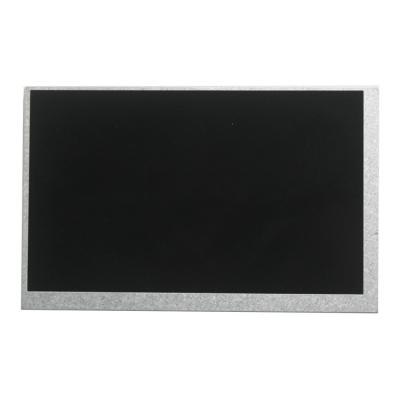

型号：G070ACE-LH1
品牌：群创 (Innolux)
尺寸：7.0英寸
分辨率：800×480
亮度：1000 cd/m² (Typ.)
视角：89/89/89/89 (Typ.)
接口：LVDS
工作温度：-30 ~ 80 °C
当前生产状态：量产中

产品数据表格申请

技术参数

一、群创液晶模组G070ACE-LH1 应用特征

基础信息 :	品牌	群创（INNOLUX）	型号名称	G070ACE-LH1
	屏幕类型	a-Si TFT-LCD , 液晶模组
	屏幕尺寸	7.0吋	适用于	工业，户外高亮
最大额定 :	工作温度	-30 ~ 85 °C	存储温度	-30 ~ 85 °C
最大额定 :	RoHS	RoHS	抗振能力	1.5G (14.7 m/s²)
典型特征 :	宽温，超高亮度，白色LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面

二、群创液晶模组G070ACE-LH1 光学详情

基础信息 :	亮度(cd/m²)	1000 (Typ.)	对比度	800:1 (Typ.) (透射)
	最佳角度	全视角	响应速度	13/12 (Typ.)(Tr/Td) ms
	可视角度	89/89/89/89 (Typ.)(CR≥10)	光学模式	AAS，常黑显示，透射式
色彩性能 :	色度	Wx:0.313; Wy:0.329	颜色数量	262K/16.7M (6-bit / 8-bit)
色彩性能 :	色温	6485K	白场变动	1.43 (Max.)(5 points)
1931色域 :	NTSC比值	59%	sRGB覆盖率	82%
	Adobe RGB覆盖率	62%	DCI-P3覆盖率	61%
	Rec.2020覆盖率	44%	色域说明	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
显示性能 :	室外可视性	是	透射度	-

三、群创液晶模组G070ACE-LH1 结构详情

像素特征 :	分辨率	800(RGB)×480, WVGA	像素配置	RGB垂直条状
像素特征 :	点间距(W×H)	0.0635×0.1905 (H×V)	像素间距(W×H)	0.1905×0.1905 (H×V) [133PPI]
物理尺寸 :	显示尺寸(mm)	152.4(H) × 91.44(V)	外观尺寸(mm)	170(H) × 110(V)
物理尺寸 :	可视尺寸(mm)	154.4(H) × 93.44(V)	外观厚度(mm)	6.0/8.85 (Typ./Max.)
外观特征 :	物理形状	平面矩形	风景肖像	风景模式
外观特征 :	宽高比	15:9 (H:V)	外观样式	-
安装方式 :	Side mounting holes (4-M2) on up, down bezel
其它细节 :	重量	183±9g (Typ./Max.)	表面处理	雾面，Hard coating (3H)

四、群创液晶模组G070ACE-LH1 电子详情

刷新频率 :	60Hz
翻转扫描 :	No
功率总耗 :	3.98W (Typ.)

五、群创液晶模组G070ACE-LH1 信号详情

信号电气 :	输入电流	135/200mA (Typ./Max.)		输入电压	3.3V (Typ.)
信号电气 :	功率消耗	0.48/0.73W (Typ./Max.)		信号接口	LVDS (1 ch, 6/8-bit)
接口特征 :	位置	-		类型	端子
接口详情 :	品牌	型号	脚距	脚数	数量	脚定义
接口详情 :	庆良	093G30-B0001A-G4	1.0 mm	30 pins	1 pcs

六、群创液晶模组G070ACE-LH1 光源详情

光源特征 :	灯管类型	WLED	数量	-	位置	侧入式光源
光源特征 :	可换性	-	灯管形状	-	灯管寿命	50K (Min.) 小时
接口特征 :	位置	-		类型	包含在屏信号接口中
灯管驱动 :	含LED驱动器
驱动电气 :	输入电压	12.0±1.2V		输入电流	0.3±0.1A
驱动电气 :	功率消耗	3.5/4.0W (Typ./Max.)

七、群创液晶模组G070ACE-LH1 包装详情

包装箱 :	数量	尺寸 (L×W×H)	重量
包装箱 :	38 pcs / 箱	455×370×275 mm (L×W×H)	8.30 Kgs
