1、我公司EJ080NA-05B为群创光电原厂原装全新液晶屏A规液晶屏；质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

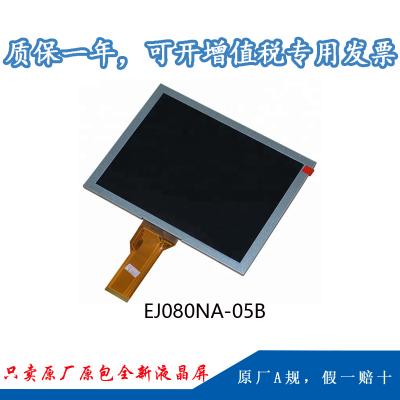

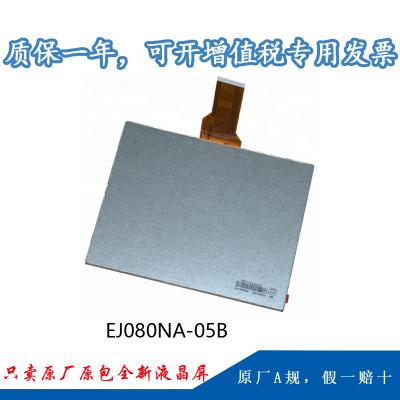

一、群创8寸工业液晶模组EJ080NA-05B应用详情
| 基本信息： | 面板品牌 | 群创 | 面板型号 | EJ080NA-05B |
| 面板尺寸 | 8.0" | 面板应用 | 数码相框，便携式DVD | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境： | 工作温度 | -20 ~ 70 °C | 储存温度 | -30 ~ 80 °C |
| ROHS状态 | ROHS | |||
| 典型特征： | 表面雾面，6/8位灰阶可选，风景模式，白光LED背光，上/下/左/右翻转显示 | |||
二、群创8寸工业液晶模组EJ080NA-05B结构详情
| 像素特征： | 分辨率 | 800(RGB)×600 , SVGA | 点间距 | 0.0675×0.2025 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.2025×0.2025 mm (H×V) | |
| 结构特征： | 显示区域 | 162(W)×121.5(H) mm | 可视区域 | 164.8(W)×124.3(H) mm |
| 外观尺寸 | 183(W)×141(H) mm | 外观厚度 | 5.6±0.3 mm | |
| 外观特征： | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3 (H:V) | 外观形状 | - | |
| 其它特征 | 重量 | 241g (Typ.) | 表面处理 | 雾面 |
三、群创8寸工业液晶模组EJ080NA-05B光学详情
| 基本信息： | 面板亮度 | 250 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) | |
| 色彩性能： | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
| 色域 | 5 0% NTSC (CIE1931) | 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创8寸工业液晶模组EJ080NA-05B电子详情
| 翻转扫描： | 翻转 (水平/垂直) |
| 帧频率： | 60Hz |
| 时序控制 (T-CON) : | Embedded T-CON |
| 功率总耗： | 2.138W |
五、群创8寸工业液晶模组EJ080NA-05B背光详情
| 背光特征： | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) |
| 数量 | 3S9P | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |
| 灯管电气： | 电压输入 | 9.9±0.6V | 电流输入 | 180±18mA | ||
| 功耗 | 1.782W (Typ.) | |||||
| 接口特征： | 类型 | 包含在屏信号接口中 | 灯管驱动 | 无 | ||
六、群创8寸工业液晶模组EJ080NA-05B信号详情
| 信号系统： | Parallel RGB (1 ch, 8-bit) | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 信号电气： | 电压输入 | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 电流输入 | 5.5/32.0/0.2/-0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) |
| 功耗 | 0.356W (Typ.) | |||
| 接口特征： | 类型 | FPC | 位置 | - |
| FPC详情： | 脚间距 | 脚数 | 数量 | 接口定义 |
| 0.5mm | 50pins | 1pcs | DRGB-50P1C8B-115A | |
七、群创8寸工业液晶模组EJ080NA-05B包装详情
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 30 pcs / 箱 | 10.3±0.52 Kgs | 530×355×255 mm (L×W×H) |
群创光电变更客户通知书截图如下：
