12.1寸三菱液晶屏
您现在的位置:首页 > 工业液晶屏 > 三菱液晶屏 > 12.1寸 >
  • LSA40AT9001
  • LSA40AT9001

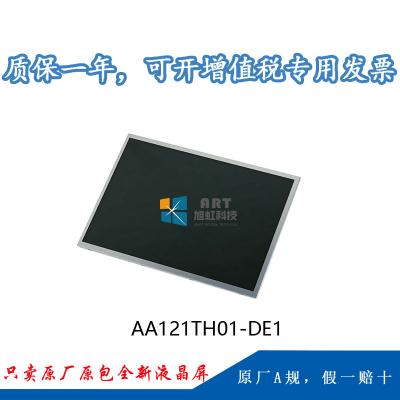

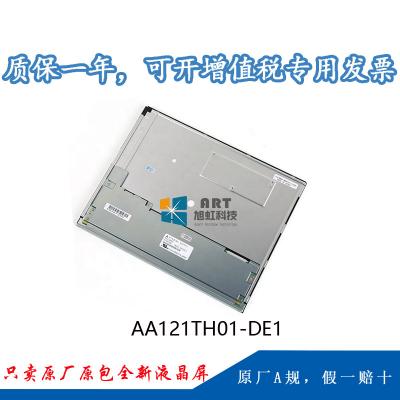

  • 型号:AA121TH01-DE1
  • 品牌:三菱 (Mitsubishi)
  • 尺寸:12.1英寸
  • 分辨率:1280(RGB)×800 [WXGA]
  • 亮度:400cd/m²(Typ.)
  • 视角:85/85/85/85 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-30 ~ 70 °C
  • 当前生产状态:量产中
技术参数
一、三菱液晶模组AA121TH01-DE1应用特征
基本信息: 品牌 型号 屏幕类型 其他名称
三菱(MITSUBISHI AA121TH01-DE1

a-Si TFT-LCD , 液晶模组

-
最大额定: RoHS 工作温度 存储温度 抗振能力
RoHS -30 ~ 70°C -30 ~ 80 °C
适用于: 工业
典型特征:  6/8位灰阶可选,广色域,风景模式,宽温带触摸屏,白光LED背光,背光寿命大于10w小时,宽屏,信号端子正装,180度翻转显示

二、三菱液晶模组AA121TH01-DE1结构详情
屏幕尺寸: 12.1寸
像素特征: 分辨率 像素配置 点间距(W×H) 像素间距
1280(RGB)×800 ,WXGA RGB垂直条状 0.068×0.204mm  0.204×0.204mm (W×H)
结构尺寸 : 显示尺寸(W×H) 可视尺寸(W×H) 外观尺寸(W×H) 外观厚度
261.12×163.2mm  262.1(H) × 164.2(V) 303×205.1mm

15.3±1mm(Typ.)

外观特征: 物理形状 宽高比 风景肖像 外观样式
平面矩形 16:10(W : H) 风景模式 -
触摸面板: 同时触点 2点触摸 触摸面板 投射电容触摸屏,口字胶贴
控制器 含有控制器 信号 USB/UART
其他特征: 表面防护 重量 表面处理
- 980g (Typ.) Clear,Hard coating (5H)
表面防护 带强化防护玻璃
安装孔位: Side mounting holes (4-M3) on left, right bezel


三、三菱液晶模组AA121TH01-DE1光学特征

基本信息: 亮度(cd/m²) 光学模式 对比度
400 cd/m² (Typ.) SWV,常黑显示,透射式 1000:1 (Typ.) (透射)
可视角度(L/R/U/D) 最佳角度 响应速度
85/85/85/85(Typ.)(CR≥10) 全视角 12/12 (Typ.)(Tr/Td) ms
色彩性能: 色域 颜色数量 白场色度
50% NTSC (CIE1931) 262K/16.7M (6-bit/6-bit/8-bit ) Wx:0.313; Wy:0.329
白场变动: 1.30 (Max.)(5 points)


四、三菱液晶模组AA121TH01-DE1电子特征

刷新频率: 60Hz
翻转扫描: 翻转 (180°)
功率总耗: 8.6W (Typ.)



五、三菱液晶模组AA121TH01-DE1信号特征
信号电气: 电流输入 电压输入
0.51/1.2A (Typ./Max.) 3.3V (Typ.)
功耗 -
接口特征: 位置 类型 信号类型
- 端子 LVDS(1 ch, 6/8-bit)
信号接口: 品牌 型号 数量 脚间距 脚数
I-PEX 20186-020-11F 1pcs 1.25mm 20pins


六、三菱液晶模组AA121TH01-DE1背光特征
背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
WLED 侧入式光源 - - 100K(Typ.) -
接口特征: 电流输入 550/670mA (Typ./Max.) 电压输入 12.0±1.2V
位置 类型 灯管驱动
- 端子 含LED驱动器
接口详情: 型号 脚距 脚数 数量 脚定义
FI-S8P-HFE 1.25mm 8pins 1pcs
