| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其他名称 |

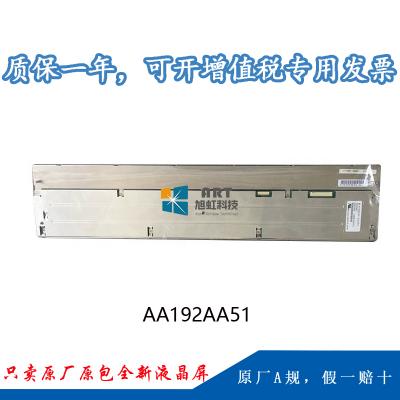

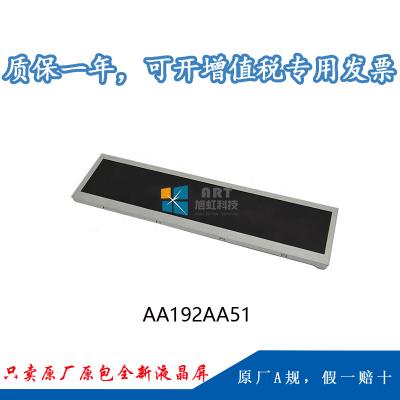

| 三菱（MITSUBISHI | AA192AA51 |
a-Si TFT-LCD , 液晶模组 |
- | |
| 最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
| RoHS | -30 ~ 80°C | -30 ~ 80 °C | 1.0G (9.8 m/s²) | |
| 适用于： | 工业，切割条形屏 | |||
| 典型特征： | 表面雾面，6/8位灰阶可选，肖像模式，宽温，白光LED背光，背光寿命大于10w小时，180度翻转显示，超宽屏 | |||
| 屏幕尺寸： | 19.2英寸（原生条屏） | |||
| 像素特征： | 分辨率 | 像素配置 | 点间距(W×H) | 像素间距 |
| 1920(RGB)×360 | RGB垂直条状 | 0.083×0.249mm | 0.249×0.249mm (W×H) | |
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 478.08×89.64mm | 481.1×92.0mm | 496×109.2mm |
13.9(Typ.) mm |
|
| 外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
| 平面矩形 | >3:1(W : H) | 风景模式 | - | |
| 其他特征： | 表面防护 | 重量 | 表面处理 | |
| - | 780g (Typ.) | 雾面，Hard coating (3H) | ||
| 安装孔位： | Rear mounting holes (6-M3) | |||
三、三菱液晶模组AA192AA51光学特征
| 基本信息： | 亮度（cd/m²） | 光学模式 | 对比度 |
| 650 cd/m² (Typ.) | TN，常白显示，透射式 | 700:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 60/80/80/80(Typ.)(CR≥10) | 9 o'clock | 4/12 (Typ.)(Tr/Td) ms | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| 50% NTSC (CIE1931) | 262K/16.7M (6-bit/8-bit ) | Wx:0.313; Wy:0.329 | |
| 白场变动： | 1.30 (Max.)(5 points) | ||
四、三菱液晶模组AA192AA51电子特征
| 刷新频率： | 60Hz |
| 翻转扫描： | 翻转 (180°) |
| 功率总耗： | 16.3W (Typ.) |
| 信号电气： | 电流输入 | 电压输入 | |||
| 560/800mA (Typ.) | 3.3V (Typ.) | ||||
| 功耗 | - | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | ||
| 背面 | 端子 | LVDS(1 ch, 6/8-bit) | |||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| 广濑电机 | DF14A-20P-1.25H(56) | 1pcs | 1.25mm | 20pins | |
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 侧入式光源 | - | - | 100K(Typ.) | - | |
| 接口特征： | 电流输入 | 1.2/1.8A (Typ./Max.) | 电压输入 | 12.0±1.2V | ||
| 位置 | 类型 | 灯管驱动 | ||||
| - | 端子 | 含LED驱动器 | ||||
| 接口详情： | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |
| SM14B-SRSS-TB(LF)(SN) | 1.0mm | 14pins2 | pcs | - | ||
