| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其他名称 |

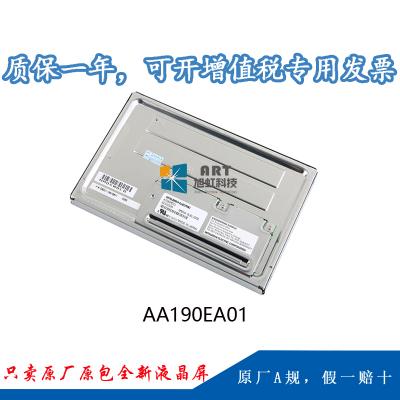

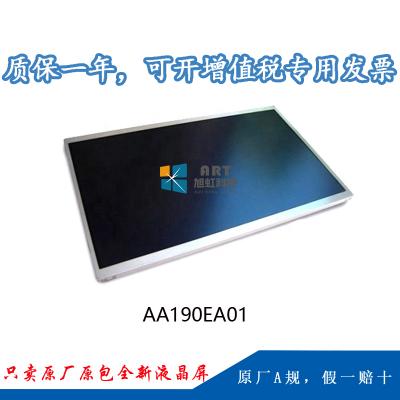

| 三菱（MITSUBISHI | AA190EA01 |
a-Si TFT-LCD , 液晶模组 |
- | |
| 最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
| RoHS | -20 ~ 70°C | -30 ~ 80 °C | 1.0G (9.8 m/s²) | |
| 适用于： | 工业，户外高亮 | |||
| 典型特征： | 表面雾面，6/8位灰阶可选，广视角，风景模式，超高亮度，白光LED背光，背光寿命大于10w小时，180度翻转显示，信号端子正装 | |||
| 屏幕尺寸： | 19寸 | |||
| 像素特征： | 分辨率 | 像素配置 | 点间距(W×H) | 像素间距 |
| 1280(RGB)×1024 , SXGA | RGB垂直条状 | 0.098×0.294mm | 0.294×0.294mm (W×H) | |
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 376.32×301.056mm | 379.9×304.7mm | 404.2×330mm |
14.3/15.4(Typ./Max.) mm |
|
| 外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
| 平面矩形 | 5:4(W : H) | 风景模式 | - | |
| 其他特征： | 表面防护 | 重量 | 表面处理 | |
| - | 1.87Kgs (Typ.) | 雾面，Hard coating (3H) | ||
| 安装孔位： | Side mounting holes (4-M3) on left, right bezel | |||
三、三菱液晶模组AA190EA01光学特征
| 基本信息： | 亮度（cd/m²） | 光学模式 | 对比度 |
| 1500 cd/m² (Typ.) | TN，常白显示，透射式 | 800:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 80/80/80/80(Typ.)(CR≥10) | - | 4/12 (Typ.)(Tr/Td) ms | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| - | 262K/16.7M (6-bit/6-bit+Hi-FRC ) | Wx:0.313; Wy:0.329 | |
| 白场变动： | 1.30 (Max.)(5 points) | ||
| 显示性能： | 阳光下可视性 | 是 | |
四、三菱液晶模组AA190EA01电子特征
| 刷新频率： | 60Hz |
| 翻转扫描： | 翻转 (180°) |
| 功率总耗： | 33.1W (Typ.) |
| 信号电气： | 电流输入 | 电压输入 | |||
| 390/900mA (Typ.) | 5.0V (Typ.) | ||||
| 功耗 | - | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | ||
| 背面 | 端子 | LVDS(2 ch, 6/8-bit) | |||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| 航空电子 | FI-X30SSLA-HF | 1pcs | 1.0mm | 30pins | |
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 侧入式光源（顶部和底部） | 4串*2端子 | 4strings*2CN | 100K(Typ.) | - | |
| 接口特征： | 电流输入 | 130/140mA (Typ./Max.) | 电压输入 | 30/36.3V (Typ./Max.) | ||
| 位置 | 类型 | 灯管驱动 | ||||
| 背面 | 端子 | 无 | ||||
| 接口详情： | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |
| SM10B-SHLS-TF(LF)(SN) | 1.0mm | 10pins2 | pcs | BLE-10PINS-NNCAACCAAC | ||
