| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其他名称 |

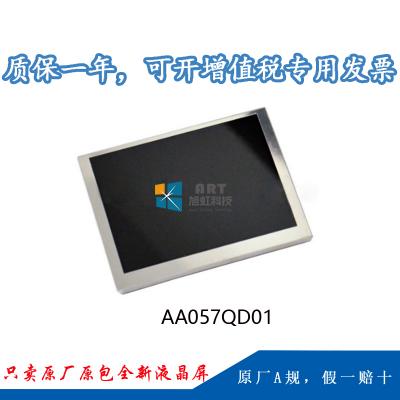

| 三菱（MITSUBISHI | AA057QD01 |
a-Si TFT-LCD , 液晶模组 |
- | |
| 最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
| RoHS | -30 ~ 80 °C | -30 ~ 80 °C | 1.0G (9.8 m/s²) | |
| 适用于： | 工业 | |||
| 典型特征： | 广视角，风景模式，宽温，白光LED背光，背光寿命大于10万小时，上/下/左/右翻转显示 | |||
| 屏幕尺寸： | 5.7寸 | |||
| 像素特征： | 分辨率 | 像素配置 | 点间距（W*H） | 像素间距（W*H） |
| 320(RGB)×240 , QVGA | RGB垂直条状 | 0.120×0.360 mm | 0.360×0.360mm | |
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 115.2(H) × 86.4(V) | 119.2×90.4 mm (H×V) | 144(H) × 104.6(V) | 8.85±0.5 mm | |
| 外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
| 平面矩形 | 4:3 (W : H) | 风景模式 | - | |
| 安装方式： | Rear mounting holes (4-Φ2.6) | |||
| 其他特征： | 表面防护 | 重量 | 表面处理 | |
| - | 165g (Typ.) | Clear，Hard coating (3H) | ||
三、三菱液晶模组AA057QD01光学特征
| 基本信息： | 亮度（cd/m²） | 光学模式 | 对比度 |
| 450 (Typ.) | TN，常白显示，透反射式 | 800:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 80/80/80/60(Typ.)(CR≥10) | 12o'clock | 8/22 (Typ.)(Tr/Td) (ms) | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| 50% NTSC (CIE1931) | 262K (6-bit ) | Wx:0.313; Wy:0.319 | |
| 白场变动： | 1.30 (Max.)(5 points) | ||
四、三菱液晶模组AA057QD01电子特征
| 刷新频率： | 60Hz |
| 翻转扫描： | 翻转 (水平/垂直) |
| 功率消耗： | 1.8W (Typ.) |
| 信号电气： | 电流输入 | 电压输入 | |||
| 70/100mA (Typ./Max.)(ICC) | 3.3V (Typ.)(VCC) | ||||
| 信号逻辑电压： | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | ||
| - | 端子 | CMOS (1 ch, 6-bit) | |||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| 京瓷 | 08-6260-033-340-829+ | 1pcs | 0.5mm | 33pins | |
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 侧入式光源 | - | - | 100K(Typ.) | - | |
| WLED电气： | 电流输入 | 电压输入 | 功耗 | |||
| 300/400mA (Typ./Max.) | 5.0±0.5V | |||||
| 接口特征： | 位置 | 类型 | WLED驱动 | |||
| 端子 | 含LED驱动器 | |||||
