| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其他名称 |

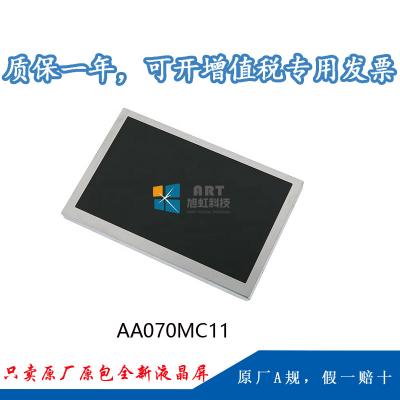

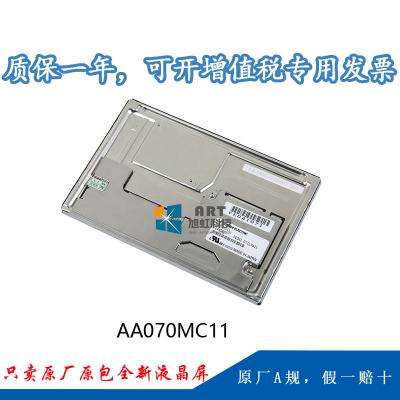

| 三菱（MITSUBISHI | AA070MC11 |
a-Si TFT-LCD , 液晶模组 |
- | |
| 最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
| RoHS | -30 ~ 80 °C | -30 ~ 80 °C | ||
| 适用于： | 工业，户外高亮 | |||
| 典型特征： | 6/8位灰阶可选，广视角，风景模式，宽温，超高亮度，白光LED背光，背光寿命大于10万小时，宽屏，180度翻转显示 | |||
| 屏幕尺寸： | 7.0寸 | |||
| 像素特征： | 分辨率 | 像素配置 | 点间距 | 像素间距 |
| 800(RGB)×480 , WVGA | RGB垂直条状 | 0.0635×0.1905 mm (H×V) | 0.1905×0.1905 mm (H×V) | |
| 结构尺寸 : | 显示尺寸 | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 152.4×91.44 mm (H×V) | 156.4×95.5 mm (H×V) | 169.8(W)×109.7(H) mm | 8.9±0.5 mm | |
| 外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
| 平面矩形 | 15:9 (W : H) | 风景模式 | - | |
| 安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
| 其他特征： | 表面防护 | 重量 | 表面处理 | |
| - | 200g (Typ.) | Clear，Hard coating (3H) | ||
三、三菱液晶模组AA070MC11光学特征
| 基本信息： | 亮度（cd/m²） | 光学模式 | 对比度 |
| 1300 cd/m² (Typ.) | SWV，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 85/85/85/85(Typ.)(CR≥10) | 全视角 | 12/12 (Typ.)(Tr/Td) (ms) | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| 50% NTSC (CIE1931) | 262K/16.7M (6-bit / 8-bit ) | Wx:0.313; Wy:0.329 | |
| 白场变动： | 1.30 (Max.)(5 points) | ||
| 显示性能： | 室外可视性 | 是 | |
四、三菱液晶模组AA070MC11电子特征
| 刷新频率： | 60Hz |
| 翻转扫描： | 翻转 (180°) |
| 信号电气： | 电流输入 | 电压输入 | |||
| 280/450mA (Typ./Max.) | 3.3V (Typ.) | ||||
| 功耗 | 0.92W (Typ.) | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | ||
| - | 端子 | LVDS (1 ch, 6/8-bit) | |||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| 航空电子 | FI-SEB20P-HFE | 1pcs | 1.25mm | 20pins | |
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 侧入式光源 | 2串 | 2 strings | 100K(Typ.) | -No | |
| WLED电气： | 电流输入 | 电压输入 | ||||
| 130/140mA (Typ./Max.) | 22.0/25.4V (Typ./Max.) | |||||
| 接口特征： | 位置 | 类型 | WLED驱动 | |||
| 端子 | 无 | |||||
| 接口详情： | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |
| SM06B-SHLS-TF(LF)(SN) | 1.0mm | 6pins | 1 pcs | BLE-6PINS-NNCAAC | ||
