7.0寸三菱液晶屏
您现在的位置:首页 > 工业液晶屏 > 三菱液晶屏 > 7.0寸 >
  • LSA40AT9001
  • LSA40AT9001

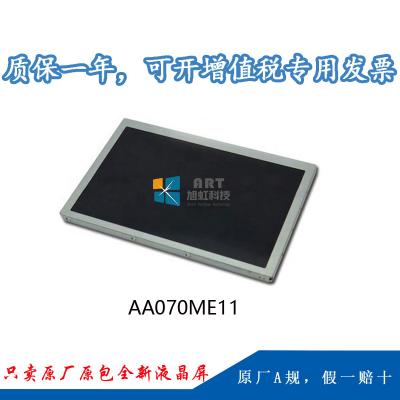

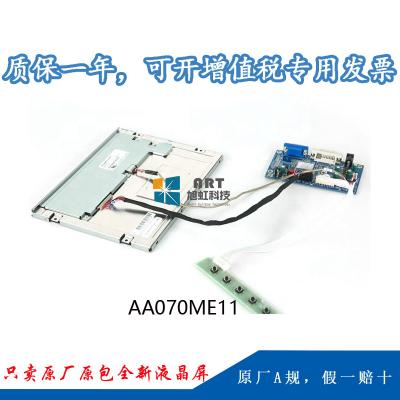

  • 型号:AA070ME11
  • 品牌:三菱 (Mitsubishi)
  • 尺寸:7.0英寸
  • 分辨率:800(RGB)×480 [WVGA]
  • 亮度:1500 cd/m² (Typ.)
  • 视角:80/80/80/60 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-30 ~ 80 °C
  • 当前生产状态:量产中
技术参数
一、三菱液晶模组AA070ME11应用特征
基本信息: 品牌 型号 屏幕类型 其他名称
三菱(MITSUBISHI AA070ME11

a-Si TFT-LCD , 液晶模组

-
最大额定: RoHS 工作温度 存储温度 抗振能力
RoHS -30 ~ 80 °C -30 ~ 80 °C 1.0G (9.8 m/s²)
适用于: 工业,户外高亮
典型特征: 表面雾面,6/8位灰阶可选,广视角,风景模式,宽温,超高亮度,白光LED背光,背光寿命大于10万小时,宽屏,180度翻转显示



二、三菱液晶模组AA070ME11结构特征
屏幕尺寸: 7.0寸
像素特征: 分辨率 像素配置 点间距(W*H) 像素间距(W*H)
800(RGB)×480 , WVGA RGB垂直条状 0.0635×0.1905 mm 0.1905×0.1905 mm
结构尺寸 : 显示尺寸 可视尺寸(W×H) 外观尺寸(W×H) 外观厚度
152.4(W)×91.44(H) mm 154.4(W)×93.5(H) mm 169.8(W)×109.7(H) mm 8.9±0.5
外观特征: 物理形状 宽高比 风景肖像 外观样式
平面矩形 15:9 (W : H) 风景模式 -
安装方式: Side mounting holes (4-M2) on left, right bezel
其他特征: 表面防护 重量 表面处理
- 200g (Typ.) 雾面,Hard coating (3H)


三、三菱液晶模组AA070ME11光学特征

基本信息: 亮度(cd/m²) 光学模式 对比度
1500 cd/m² (Typ.) TN,常白显示,透反射式 600:1 (Typ.) (透射)
可视角度(L/R/U/D) 最佳角度 响应速度
80/80/80/60(Typ.)(CR≥10)  6 o'clock 4/12 (Typ.)(Tr/Td) (ms)
色彩性能: 色域 颜色数量 白场色度
54% NTSC (CIE1931) 262K/16.7M (6-bit / 6-bit + Hi-FRC) Wx:0.313; Wy:0.329
白场变动: 1.30 (Max.)(5 points)
显示性能: 室外可视性


四、三菱液晶模组AA070ME11电子特征

刷新频率: 60Hz
翻转扫描: 翻转 (180°)
功率消耗: 5.6W (Typ.)



五、三菱液晶模组AA070ME11信号特征
信号电气: 电流输入 电压输入
300/400mA (Typ./Max.) 3.3V (Typ.)
功率消耗 0.99W (Typ.)
接口特征: 位置 类型 信号类型
- 端子 LVDS (1 ch, 6/8-bit)
信号接口: 品牌 型号 数量 脚间距 脚数
航空电子 FI-SEB20P-HFE 1pcs 1.25mm 20pins


六、三菱液晶模组AA070ME11背光特征
背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
WLED 侧入式光源 2串 2strings 100K(Typ.) NO
WLED电气: 电流输入 电压输入
110/120mA (Typ./Max.) 21.0/25.0V (Typ./Max.)
功率消耗 4.62W (Typ.)
接口特征: 位置 类型 WLED驱动
  端子
接口详情: 型号 脚距 脚数 数量 脚定义
SM06B-SHLS-TF(LF)(SN) 1.0mm  6pins 1 pcs BLE-6PINS-NNCAAC
