8.4寸三菱液晶屏
您现在的位置:首页 > 工业液晶屏 > 三菱液晶屏 > 8.4寸 >
  • LSA40AT9001
  • LSA40AT9001

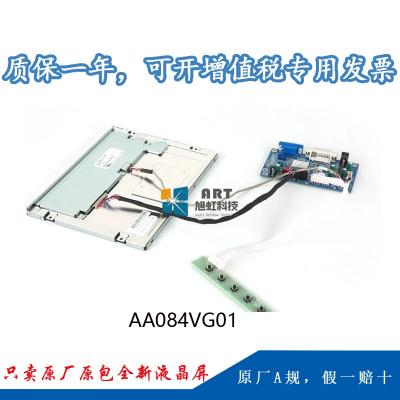

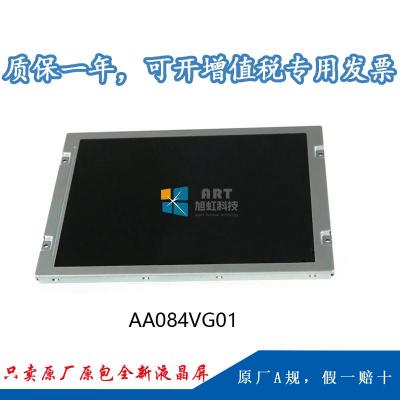

  • 型号:AA084VG01
  • 品牌:三菱 (Mitsubishi)
  • 尺寸:8.4英寸
  • 分辨率:640(RGB)×480 [VGA]
  • 亮度:800 cd/m² (Typ.)
  • 视角:80/80/80/60 (Typ.)(CR≥10)
  • 接口:CMOS
  • 工作温度: -30 ~ 80 °C
  • 当前生产状态:量产中
技术参数
一、三菱液晶模组AA084VG01应用特征
基本信息: 品牌 型号 屏幕类型 其他名称
三菱(MITSUBISHI AA084VG01

a-Si TFT-LCD , 液晶模组

-
最大额定: RoHS 工作温度 存储温度 抗振能力
RoHS -30 ~ 80°C -30 ~ 80 °C 1.0G (9.8 m/s²)
适用于: 工业
典型特征: 表面雾面,广 视角,风景模式,宽温,高亮度,背光易换,白光LED背光,背光寿命大于10w小时,180度翻转显示

二、三菱液晶模组AA084VG01结构详情
屏幕尺寸: 8.4寸
像素特征: 分辨率 像素配置 点间距(W×H) 像素间距
640(RGB)×480,VGA RGB垂直条状 0.089×0.267mm  0.267×0.267 mm (H×V)
结构尺寸 : 显示尺寸(W×H) 可视尺寸(W×H) 外观尺寸(W×H) 外观厚度
170.88×128.16mm  174.9×132.2mm  199.5×149mm 11.5(Typ.) mm
外观特征: 物理形状 宽高比 风景肖像 外观样式
平面矩形 4:3(W : H) 风景模式 -
其他特征: 表面防护 重量 表面处理
- 365g (Typ.) 雾面,Hard coating (3H)
安装孔位: Face mounting holes (4-Φ3.4), Side mounting holes (4-M2)


三、三菱液晶模组AA084VG01光学特征

基本信息: 亮度(cd/m²) 光学模式 对比度
800 cd/m² (Typ.) TN,常白显示,透射式 600:1 (Typ.) (透射)
可视角度(L/R/U/D) 最佳角度 响应速度
80/80/80/60(Typ.)(CR≥10) 6 o'clock 4/12 (Typ.)(Tr/Td) (ms)
色彩性能: 色域 颜色数量 白场色度
40% NTSC (CIE1931) 262K(6-bit ) Wx:0.313; Wy:0.329
白场变动: 1.30 (Max.)(5 points)
显示性能: 室外可视


四、三菱液晶模组AA084VG01电子特征

刷新频率: 60Hz
翻转扫描: 翻转 (180°)
功率总耗: 4.6W (Typ.)



五、三菱液晶模组AA084VG01信号特征
信号电气: 电流输入 电压输入
320/500mA (Typ./Max.) 3.3V (Typ.)
功耗 -
接口特征: 位置 类型 信号类型
- 端子 CMOS(1 ch, 6-bit)
信号逻辑电压 0≤VIL≤0.8V; 2.0V≤VIH≤5.5V
信号接口: 品牌 型号 数量 脚间距 脚数
广濑电机 DF9BA-31P-1V(32) 1pcs 1.0mm 31pins


六、三菱液晶模组AA084VG01背光特征
背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
WLED 侧入式光源(底部) 2串 2strings 100K(Typ.) Replaceable
WLED电气: 电流输入 电压输入
60/70mA (Typ./Max.) 30/36.6V (Typ./Max.)
功率消耗 3.6W (Typ.)
接口特征: 位置 类型 WLED驱动
- 端子
接口详情: 型号 脚距 脚数 数量 脚定义
SM06B-SHLS-TF(LF)(SN) 1.0mm 6pins 1pcs BLE-6PINS-NNCAAC
