| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其他名称 |

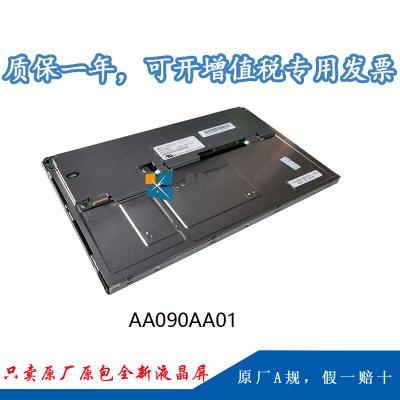

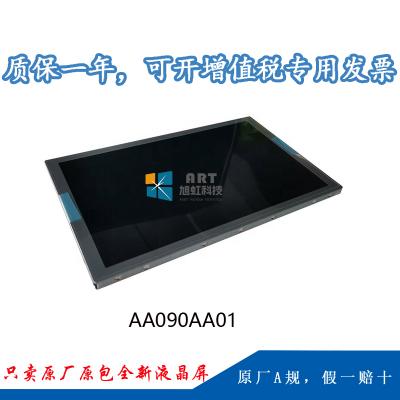

| 三菱（MITSUBISHI | AA090AA01 |
a-Si TFT-LCD , 液晶模组 |
- | |
| 最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
| RoHS | -20 ~ 60°C | -20 ~ 70 °C | 1.0G (9.8 m/s²) | |
| 适用于： | 工业，医疗影像 | |||
| 典型特征： | 广色域，表面雾面，广视角，风景模式，背光易换，白光LED背光，背光寿命大于10w小时，宽屏 | |||
| 屏幕尺寸： | 9.0寸 | |||
| 像素特征： | 分辨率 | 像素配置 | 点间距(W×H) | 像素间距 |
| 960(RGB)×540 , qHD | RGB垂直条状 | 0.069×0.207mm | 0.207×0.207 mm (H×V) | |
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 198.72×111.78mm | 201.3×114.4mm | 217×130mm | 9.5（Typ.） mm | |
| 外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
| 平面矩形 | 16:9(W : H) | 风景模式 | - | |
| 其他特征： | 表面防护 | 重量 | 表面处理 | |
| - | 330g (Typ.) | 雾面，Hard coating (3H) | ||
| 安装孔位： | Face mounting holes (4-M3) | |||
三、三菱液晶模组AA090AA01光学特征
| 基本信息： | 亮度（cd/m²） | 光学模式 | 对比度 |
| 400 cd/m² (Typ.) | SWV，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 85/85/85/85(Typ.)(CR≥10) | 全视角 | 8/8 (Typ.)(Tr/Td); 8 (Typ.)(G to G) ms | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| 72% NTSC (CIE1931) | 16.7M(8-bit) | Wx:0.313; Wy:0.329 | |
| 白场变动： | 1.30 (Max.)(5 points) | ||
四、三菱液晶模组AA090AA01电子特征
| 刷新频率： | 60Hz |
| 翻转扫描： | No |
| 功率总耗： | 5.8W (Typ.) |
| 信号电气： | 电流输入 | 电压输入 | |||
| 390/650mA (Typ./Max.) | 3.3V (Typ.) | ||||
| 功耗 | - | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | ||
| - | 端子 | LVDS(1 ch, 8-bit) | |||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| 航空电子 | FI-SE20P-HFE | 1pcs | 1.25mm | 20pins | |
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 侧入式光源(底部) | - | - | 100K(Typ.) | Replaceable | |
| WLED电气： | 电流输入 | 电压输入 | ||||
| 375/500mA (Typ./Max.) | 12.0±1.2V | |||||
| 接口特征： | 位置 | 类型 | WLED驱动 | |||
| - | 端子 | 含LED驱动器 | ||||
| 接口详情： | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |
| FI-S6P-HFE | 1.25mm | 6pins | 1pcs | |||
